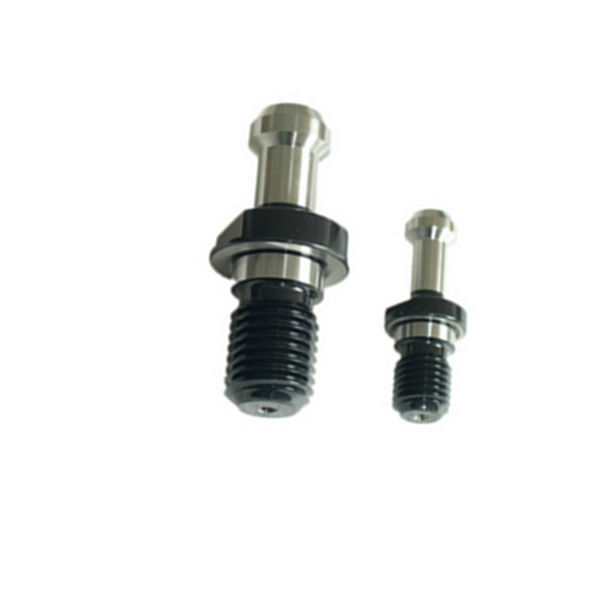

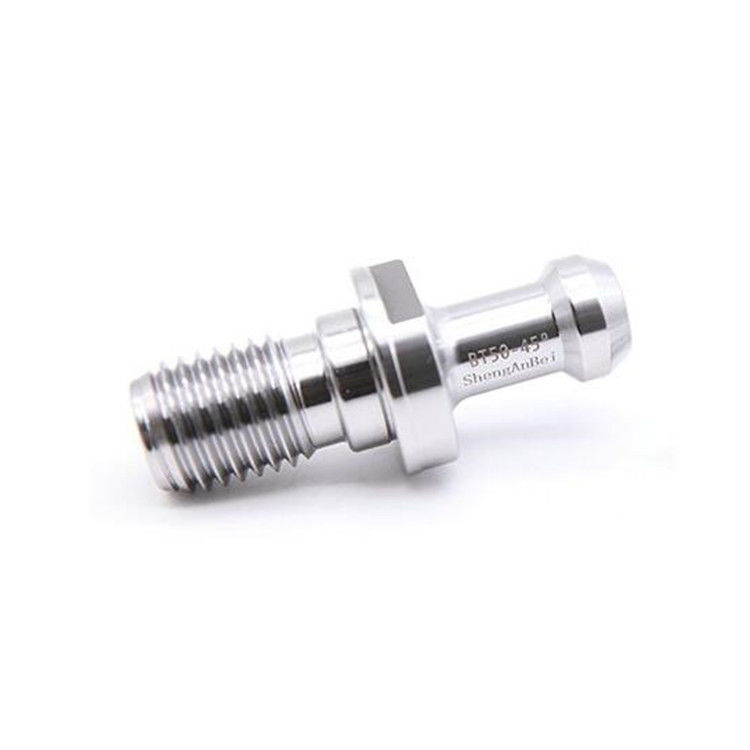

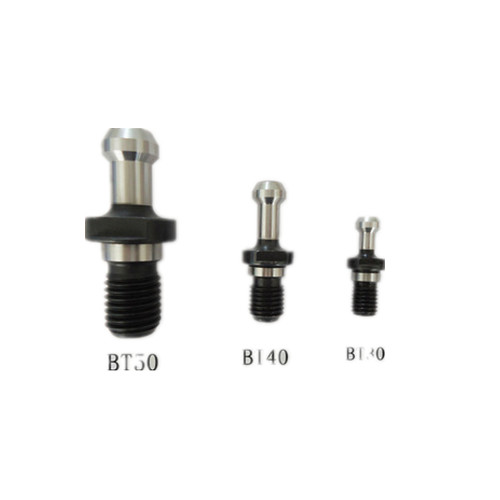

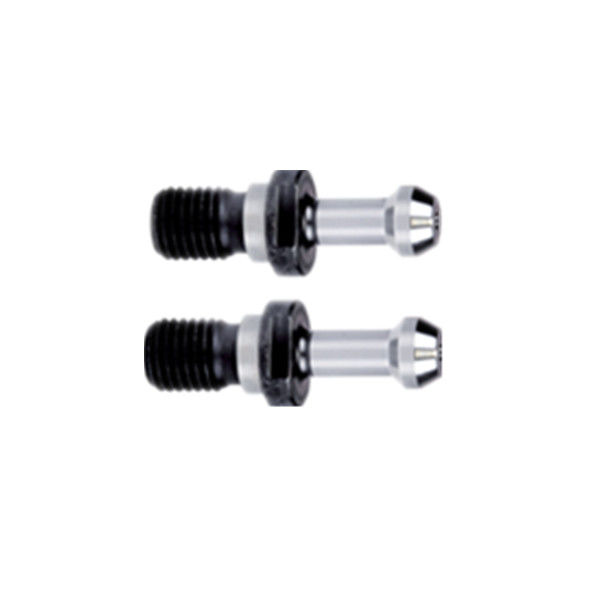

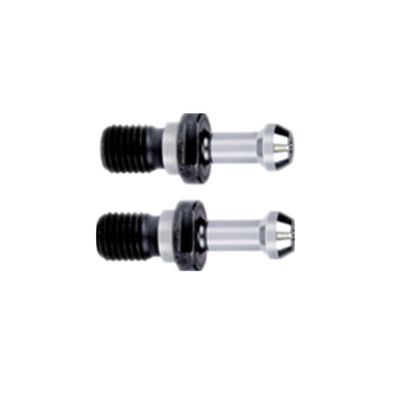

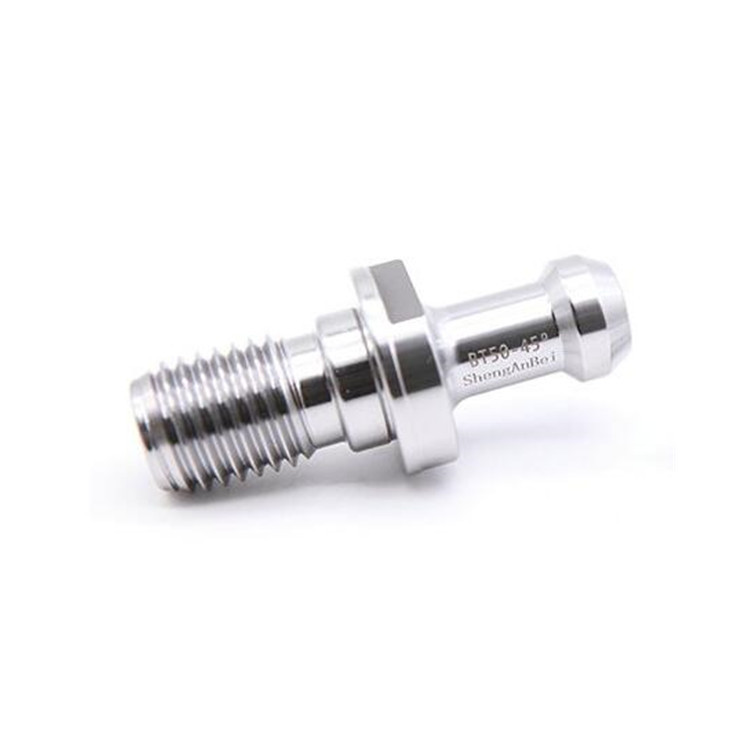

M12 BT30 引っ張るストッド CNC チャックツールホルダー Bt30 保持ノブ

BT 45度引くストッド 引くストッド:CNCチャックツールホルダー接続,自動固定ツール

ツールホルダのcnc引くストッドが締められている. ツールを変更する際には,ツールホルダーを緩めなければならない.スピンドル内のツール自動クランプメカニズムは,CNC機械ツールの特別なメカニズムです加工センター.図面は加工センターのスピンドルの構造を示しています. 切断器はスピンドルに自動的にロードと卸荷され,自動的にクランプすることができます.作業原理は次のとおりです切断器2がスピンドル穴に積まれたとき,ハンドルの裏側にある引引ピン3はスピンドル引引棒の前方に送られます.ディスクスプリングの作用下では,カッターが弾性爪で締められている.

BT 引引脚 45 度引引脚:CNC引引脚の片端は機械ツールのチャックと接続され,もう片端はツールホルダーと接続されています.d パーツは,機械ツールのチャックの度合いに応じて切断されます.引引棒,引引棒関節,CNC引引ストッドによって伝達される軸力によって,ツールホルダーが引き締めされます.ツールを変える時機械ツールのスペンデルにCNC引引ストッドを設置すると,棒体の弧関節は,引力棒構造の前端と接続されている.cnc 引引スプッドの螺旋関節は,スピンドルホールに広がるツールホルダーの内部の螺旋穴に接続されています.このようにして,ツールホルダーを一般的な機械ツールと数値制御機械ツールで使用することを実現するツールホルダーは,加工センターだけでなく,一般的な機械ツールやCNC機械ツールでも使用できます.これはツールホルダの汎用性を向上させ,生産コストを削減します..

BT ツールホルダー用の保持ノブ 45° プル・スタッド,BT プル・スタッド 老化処理 20-40 h 超長い熱老化 磨き中に残留した内部ストレスを除去します.深冷処理と熱老化処理は残留ストレスを軽減し,耐久性と精度安定性を向上させることができます表面の耐磨能力,より良い防腐効果,より安定した精度,より滑らかな表面,より美しい外観を改善するために表面コーティング技術を採用します.

BT 引くストッド 製品紹介:
Cnc ツールのホルダー 引くストッド材料: 20CrMnTi
Bt30 引力スード 炭化物深さ: > 08;
BT トラックストッド 頭硬さ: 54-57HRC
Cnc Pull Stud 糸や他の部品の硬さは低い: 35+5HRC, ((59169498, 59169482, 59169465, 59169446, 58386579, 57678307, 57086549,保護用ハンドルスレッドの核硬さは衝撃に耐える);

安定性の精度. 引くストッド BT40 冷凍処理
1-185°Cの超長い冷凍処理により,残留したオーステナイトはほとんどすべてマルテンサイトに変換されます.
2降水したナノカービッド粒子は 硬さや強さを高めます
3余剰ストレスを軽減する
4耐磨性が著しく向上します.
