| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | SK30、SK40、SK50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PC |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 10000pcs月 |
| 適用する: | CNC機械 | ブランド: | SK |
|---|---|---|---|
| コーティング: | 錫 | 色: | シルバー |
| 材料: | 炭化物の鋼鉄 | パッケージ: | カートン |
| シャンク径: | 3mm-25mm | 表面処理: | ポーランド語 |
| 許容性: | 0.001mm | タイプ: | バイト ホルダー |
| 長さ: | 100mm | サイズ: | SK40 ER32 |
| 体重: | 1.1kg | ||
| ハイライト: | DIN69871 SK ER コレットチャック,SK ERのコレット チャック |
||

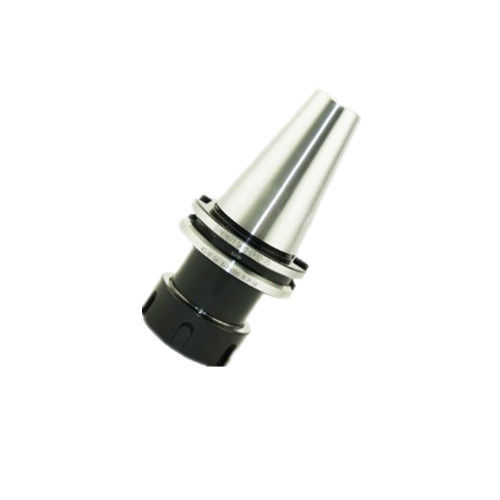

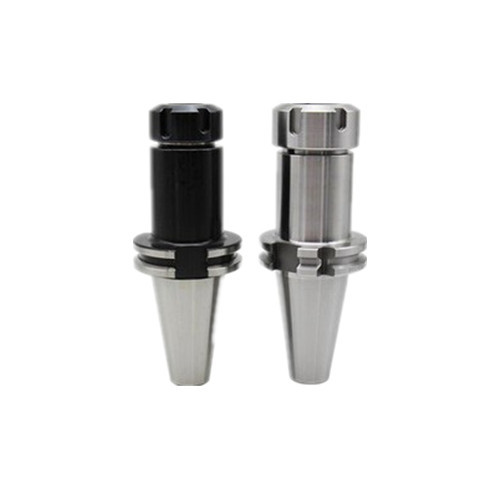

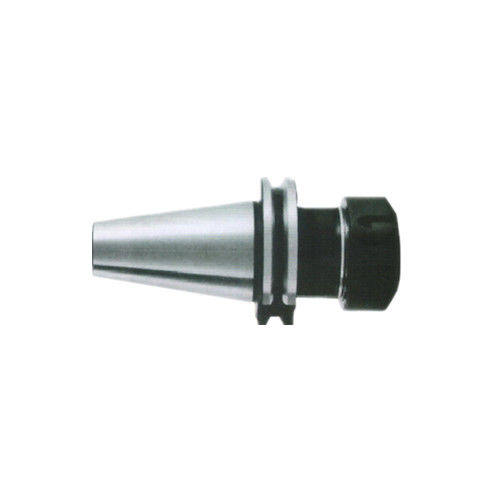

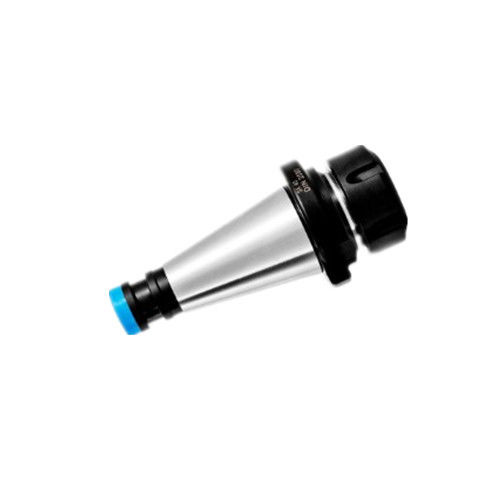

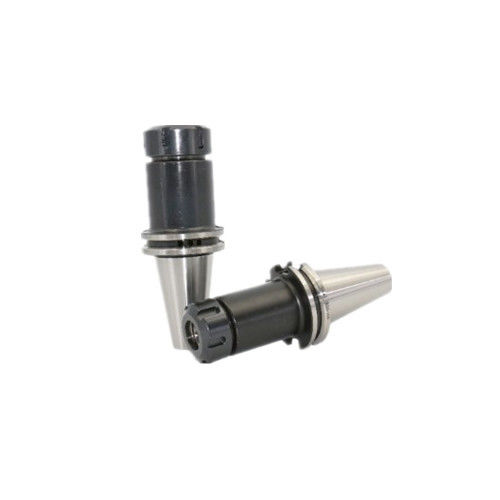

SK ERカレットチャック, DIN69871カレットクラミングツールホルダー様々なサイズ, 高精度SKシャックツールホルダー,バランスG6.3またはG2.5 選択. 安定性と精度を向上させる.ツールハンドルの硬さは58-60度です真の丸さは0.008mm未満で,ボディの精度は0未満です.005流出精度は0.005mm未満 騒音は低く 風抵抗は小さい 繰り返しの固定精度は高い
1ツールシャッフルの角の精度はAT3より低く,標準サイズの一部は,ドイツで製造された標準チェック装置で検査されました.
2標準的な肺計で内部コーンがテストされます. 大端の接触面積比は90%以上です.
3ツールのハンドルボディの内部のコーンランアウトは0未満です.002.
4ツールハンドルの同軸性,0.005mm/0.008mmのクランプで,全体的な精度の高点は0.005mm/0.008mmを超えない.
5ハンドル糸とナッツ糸のグレードは4Hです. すべての端は開いて止まります.
6. ダイナミックバランス:G6.3 12000/18000 RPM G2.5 15000/20000 RPMは,需要に応じて作ることができます.また,顧客のニーズに応じてカスタマイズすることができます.
7SK ER コレットチャック 材料: 20CrMnTi
8SK ER コレット チャック硬さ:HRC 56度-60度
9炭化物深さ: > 08.
10-185°Cの冷凍処理 20時間の熱老化
11. SK ER コレットチャック 外見 電気のないニッケル塗装の仕上げは,耐腐蝕性,耐磨性,耐腐蝕性を向上させ,より良い防腐効果を達成します.
| モデル番号 | L について | L1 | D | d1 | d2 | d3 | T | クルグ |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
