| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | SK30、SK40、SK50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 適用する: | 機械化を旋盤にかけなさい | ブランド: | SKシャンク |
|---|---|---|---|
| コーティング: | 錫 | 色: | シルバー |
| 冷却剤: | そうだ | 熱処理: | そうだ |
| 材料: | 20CrMnTi | パッケージの種類: | 箱 |
| 製品名: | SK30 ツールホルダー | 表面の終わり: | 磨かれる |
| 許容性: | 高精度 | 使用: | 旋盤 |
| サイズ: | SK30 B16 | 体重: | 0.7 |
| ハイライト: | ローツツールホルダー SK40,SK40 CNC ドリル チャック・アーバー,HRC58 ツールホルダー SK40 |
||

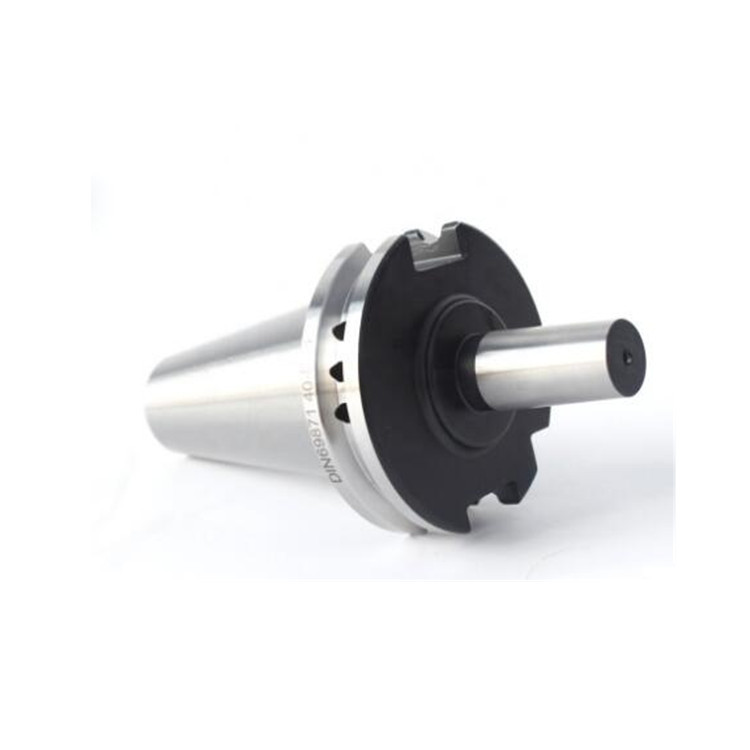

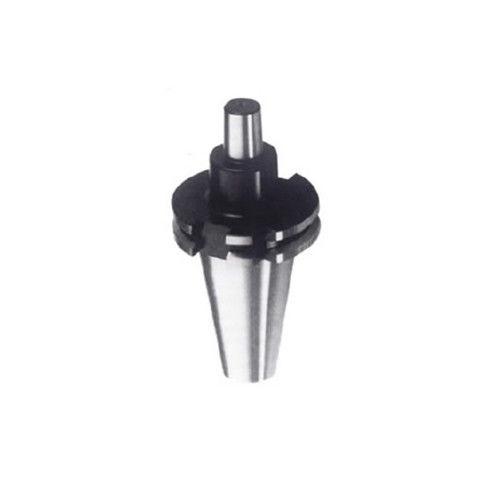

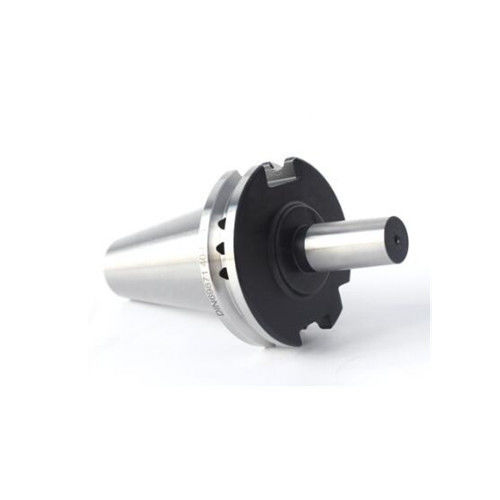

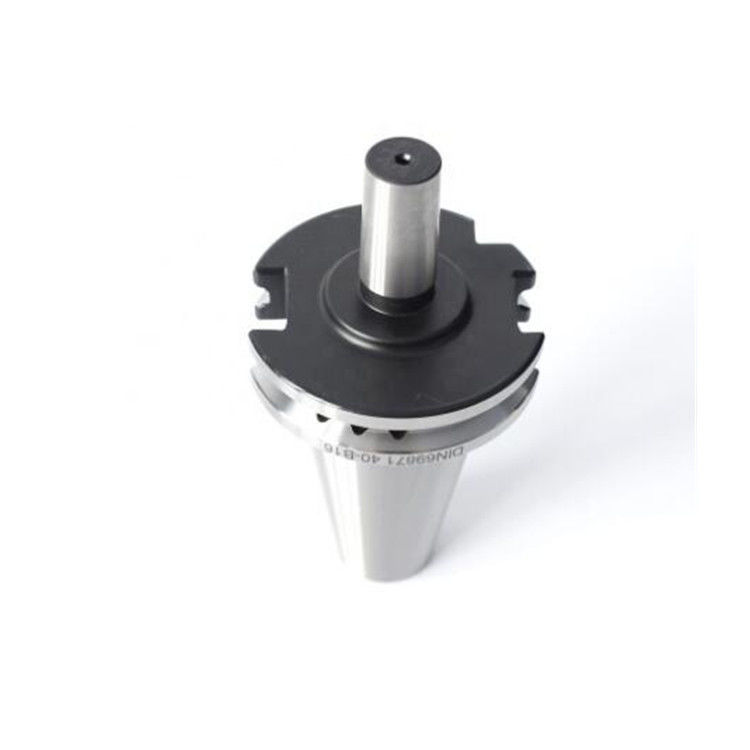

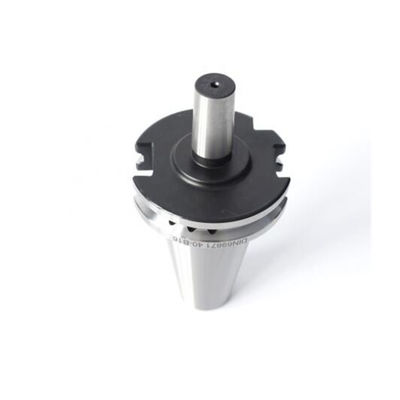

CNCドリルチャックアボア SK回路ツールホルダー SK40 ドリルチャックアボア 硬さ HRC58-62
フレッシングマシン SK50 ドリルチャック・アーボース 3種類の冷却 A:冷却源なし AD:中央冷却源 AD/B:中央冷却源とカラーを通した内部冷却液.合金構造鋼を使用した接続棒,硬さは58-62度に達し,1000rpmまで速度. 接続棒は主にドリルチャックに使用されるドリリングとフレーシングマシンに使用されます. 一般的に床床,フレーシングマシンに使用されます.機械センターの機械などほら
SK ドリル チャック アルバー 仕様
1.SK ドリル チャック 材質:20CrMnTi
2.SK ドリル チャック・アーバー 硬化:HRC58-62
3. ランアウトは0.005mm未満です
4.SK ドリル チャック ツールのホルダー カバーの配置 BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.3種類の冷却 A:冷却源なし AD:中央冷却源 AD/B:中央冷却源 そしてコラーを通した内部冷却液
6.SK ドリルチャックアーバー バランスの取れたツールホルダー G6.3=12000rpm G2.5=20000rpm
| モデル | L について | D | d1 | d2 | T |
| SK30-B12-40 | 106.3 | 50 | 12.07 | 45 | M12*1.75P |
| SK30-B16-40 | 111.8 | 15.73 | |||
| SK30-JT6-40 | 111.8 | 17.17 | |||
| SK40-B12-40 | 126.9 | 63.55 | 12.07 | 50 | M16*2.0P |
| SK40-B16-40 | 132.4 | 15.73 | |||
| SK40-B18-40 | 140.4 | 17.78 | |||
| SK40-JT6-40 | 132.4 | 17.17 | |||
| SK50-B16-40 | 165.8 | 97.5 | 15.73 | 80 | M24*3.0P |
| SK50-B18-40 | 173.8 | 17.78 | |||
| SK50-JT6-40 | 165.8 | 17.17 |
SK50は,フレッシングマシンで一般的に使用されるスピンドルコーナーの一種である.これは1:10コーナー比を持つメトリックコーナーであり,これはコーナーの直径が100mmの長さで10mm減少することを意味します.
ドリルチャックアバーは,ドリルチャックをフレーシングマシンのスピンドルにマウントするために使用されます.通常,片端にはスピンドルスピンドルにマッチする角があります (この場合,SK50),そして別の端にスローリングセクションがあり,ドリルチャックをしっかりと固定することができます.
SK50フレーシングマシン用のドリルチャックアバーを選択する際には,あなたはドリルチャックにマッチするために,別の端に適切なスレッドサイズと片端にSK50コパーを持っていることを確認する必要がありますドリルチャックの一般的なスレッドサイズは,M12,M16,M20です.
特定のフレッシングマシンとドリルチャックと互換性のあるドリルチャックアボールを選択することが重要です.適正 に 適合 し て 機能 する ため に,製造 者 の 仕様 や ガイドライン を 必ず 調べ て ください..
CNC機械ツールのツールホルダーの構造は,統合モードとモジュールモードの2種類に分けることができます.インテグレートツールホルダのクランプツールの作業部位は,機械ツールの固定と位置付けに使用されるハンドルと統合されています.このタイプのツールの持ち手は,機械や部品の変換に適応性が低い.ユーザーはツールホルダーの様々な仕様を保存する必要があります.モジュール式切削ツールシステムは,高度な切削ツールシステムである.各ツールのハンドルは,さまざまなシリアル化されたモジュールで組み立てることができる.部品と機械用工具の種類異なる組み立てスキームが採用され,さまざまなツールのシャッフルシリーズを得ることができ,それによってツールシャッフルの適応性と利用性が向上します.
