| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | HSK40、HSK50、HSK63、HSK100 |
| 最小注文数量: | 10PCS |
| 価格: | USD10/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 適用する: | CNC加工 | 材料: | 20CrMnTi |
|---|---|---|---|
| 名前: | HSKのバイト ホルダー | ふれ: | 0.003mm |
| サイズ: | スタンダード | 表面処理: | ポーランド語 |
| 許容性: | 0.005mm | タイプ: | HSK100バイト ホルダー |
| 色: | シルバー | 調達期間: | 7〜15日 |
| MOQ: | 1本 | パッケージ: | カートンボックス |
| 港: | 青島 | 先を細くすること: | HSK |
| 体重: | 1.2kg | ||
| ハイライト: | HSK ER コレット チャック,ER コレット チャック DIN69893,CNC加工 HSKツールホルダー |
||

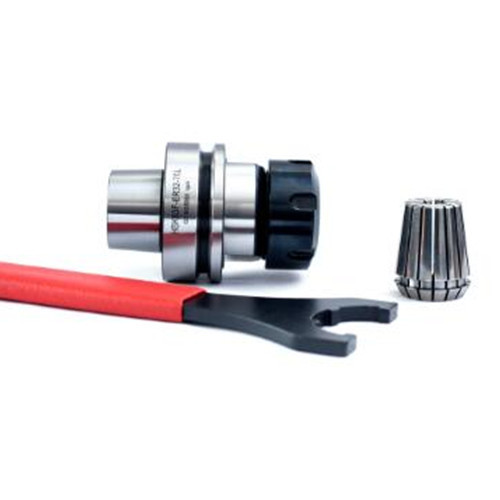

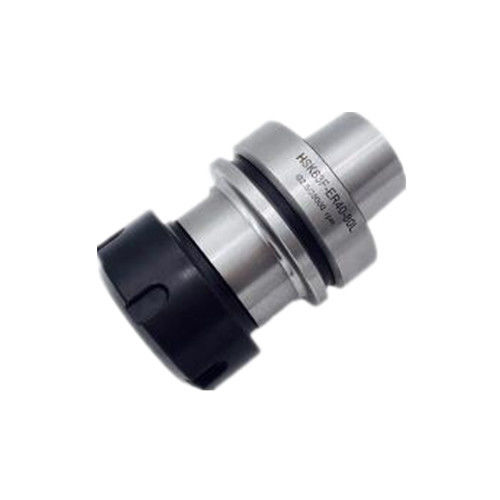

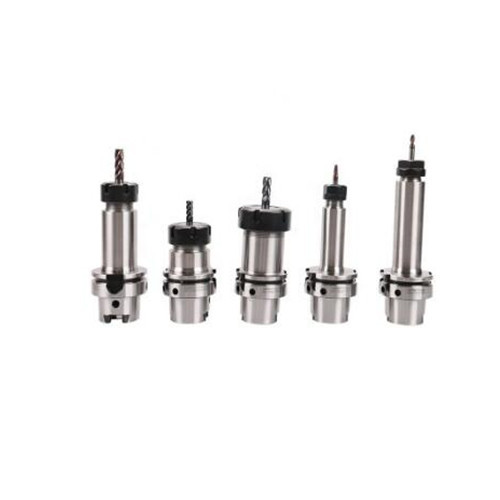

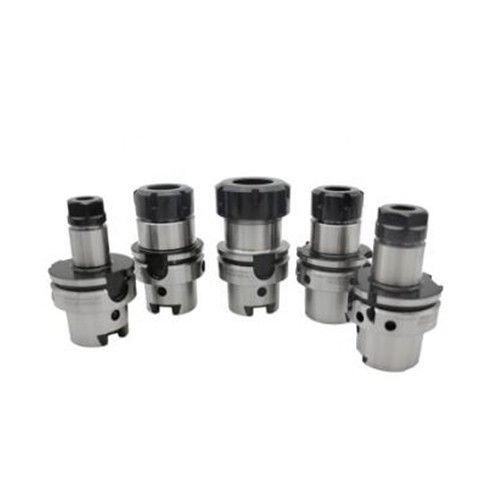

HSK ER コレットチャック DIN69893 高システム精度でCNC加工のための
HSK ER Collet Chuck DIN69893 for CNC Processing,HSKツールホルダーは高速カットツールのハンドルです.高速切断の加工製造技術の重要な部分になりました高速切削における加工製造技術の重要な部分となっています.伝統的なBTツールホルダーの加工性能は,高速切断の要求を満たすことが困難でした.ツールシステムは高速で切断を行うことができるが,次の基本条件を満たす必要があります.
1高いシステム精度
システム精度には,システム位置付けと固定精度,ツール重複位置付け精度が含まれます.ツールとツールハンドルとの間の接続精度を参照します.ツール・シスタムは,ツール・シスタムの精度が,各ツール・交換後に一貫していることを表しています. ツール・シスタムは,高いシステム精度を持っています.高速加工条件下でツールシステムの静的および動的安定性を保証できる.
2高いシステム硬さ
ツールシステムの静的および動的硬さは,加工精度と切断性能に影響を与える重要な要因です.ツールのシステムの不十分な硬さは,ツールのシステムの振動を引き起こす機械の使用寿命を短縮します. 機械の使用寿命は,機械の使用寿命を短縮します.
3ダイナミックバランス
高速加工の条件下で,小質量の不均衡は,機械加工過程で機械ツールの急激な振動を引き起こす巨大な遠心力を引き起こすでしょう.,高速工具システムの動的バランスが非常に重要です
HSK ER コレットチャック 仕様
1商品名:HSK ER コレット チャック ツールホルダー
2モデル番号:HSK30,HSK40,HSK50,HSK63,HSK100
3適用:CNCルーター用フライリングツールホルダー
4材料:ステンレス鋼
5標準:DIN69893
6硬さ:HRC58±2mm
7. 回転速度:G2.5 30000rpm
8流出:5 μm以内
9表面粗さ:Ra<0.25μm
10角角形:11炭化物:0.8mm
| モデル番号 | L について | L1 | L2 | D (h10) | d1 | d2 | d3 ((MAX) | T | クルグ |
| HSK63A-ER16-80 | 112 | 80 | 54 | 63 | 28 | 16 | 53 | M10×1.5P | 1.50 |
| HSK63A-ER16-100 | 132 | 100 | 74 | 1.55 | |||||
| HSK63A-ER16-120 | 152 | 120 | 94 | 1.70 | |||||
| HSK63A-ER20-80 | 112 | 80 | 54 | 34 | 20 | M12×1.75P | 1.60 | ||
| HSK63A-ER20-100 | 132 | 100 | 74 | 1.70 | |||||
| HSK63A-ER20-120 | 152 | 120 | 94 | 1.60 | |||||
| HSK63A-ER25-80 | 112 | 80 | 54 | 42 | 25 | M16×2.0P | 1.70 | ||
| HSK63A-ER25-100 | 132 | 100 | 74 | 1.80 | |||||
| HSK63A-ER25-120 | 152 | 120 | 94 | 2.00 | |||||
| HSK63A-ER25-150 | 182 | 150 | 124 | 2.30 | |||||
| HSK63A-ER32-80 | 112 | 80 | 54 | 50 | 32 | 2.50 |
