| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | ER40 ER コレット,ER32 ER コレット,ER16 コレット |
||

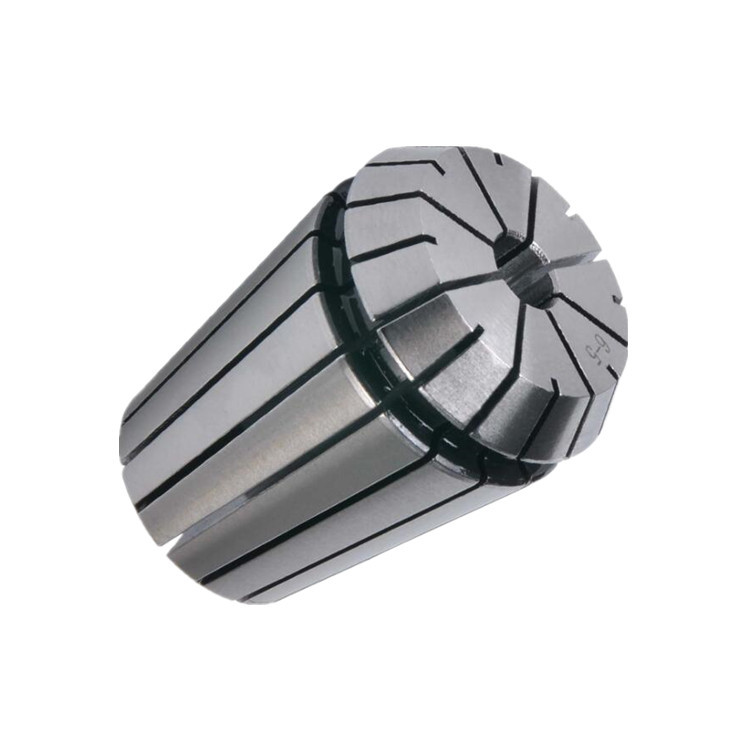

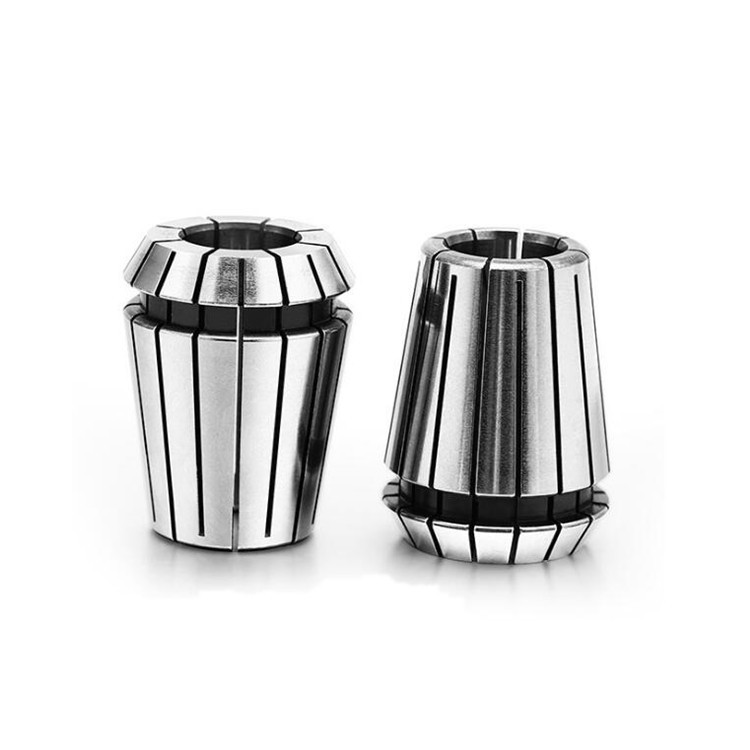

ER16 ER20 ER25 ER32 ER40 ER CNCツールホルダー用のコレット
ERコレット,緊急コレットとしても知られるコレットは,加工作業に使用されるコレットの一種である.それは,掘削などの加工作業中に丸い作業部位を安全に保持するために使用される精密ツール保持装置です.磨き,回転する
ERコレットは,CNC機械やその他の高精度加工機器で一般的に使用されます.それらは,高い精度と繰り返し性を提供するように設計されています.機械加工中に作業部件が安全かつ正確に保持されていることを保証する.
ERコルトは,円筒状の体で,内面が角型である.コルトはコルトチャックに挿入され,コルトに圧力をかけ,コルトが収縮し,作業部件を握る.コレットは通常コレットのナッツを使用して締めます.安定した握り力を確保するために追加の圧力を適用します
ERコレットは,異なるパーツ直径に対応する異なるコレットのサイズで,さまざまなサイズで利用できます.特定のコレットサイズ範囲内で幅広い作業部品のサイズを収納できるため.
総合的に,ERコレットは,精度,汎用性,使いやすさにより加工業界で人気があります.機械操作中に作業部件を安全に保持するための信頼性と効率的な方法を提供.
| モデル | d | D | D1 | D2 | L について | 収縮可能 容量 |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7 だった0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5から10だ0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13 だった0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16だった0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20 だった0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-260 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| モデル | d | D | D1 | D2 | L について | L1 | L2 | L3 |
| ER11 | 3/21/27 64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 3/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 3/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 保護 保護 保護 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1インチ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
高精度で高弾性と硬さを持つ ER コレットが 異なるニーズを満たします 0.005mm, 0.008mm, 0.015mmの精度ですBT30/BT40/BT50 に適合する適切な加工精度を選択する. 65Mnスプリング鋼で作られ,好弾性があり,より耐磨性があり,高速運転中に高い安定性を維持しています. フレッシング,掘削,タッピング作業に広く使用されています.各種CNCに適している彫刻機など
緊急事態宣言:
1マルテンサイト構造の熱処理方法は,効果的に変形と裂け方を回避します.
2鮮明で明瞭な仕様と標識 腐食防止および耐腐蝕性のために炭素ブラック・フォスファート
3磨き処理 表面磨き 磨き 磨き 磨き 耐磨 耐熱
4. 国際開口標準チャックの開口は,滑らないように固定されています.
5. 強い圧縮力,良質な集中性,高集中性,加工中に振動がない
6. すべてのタイプのERコルトは,DIN 6499B標準に適合しています

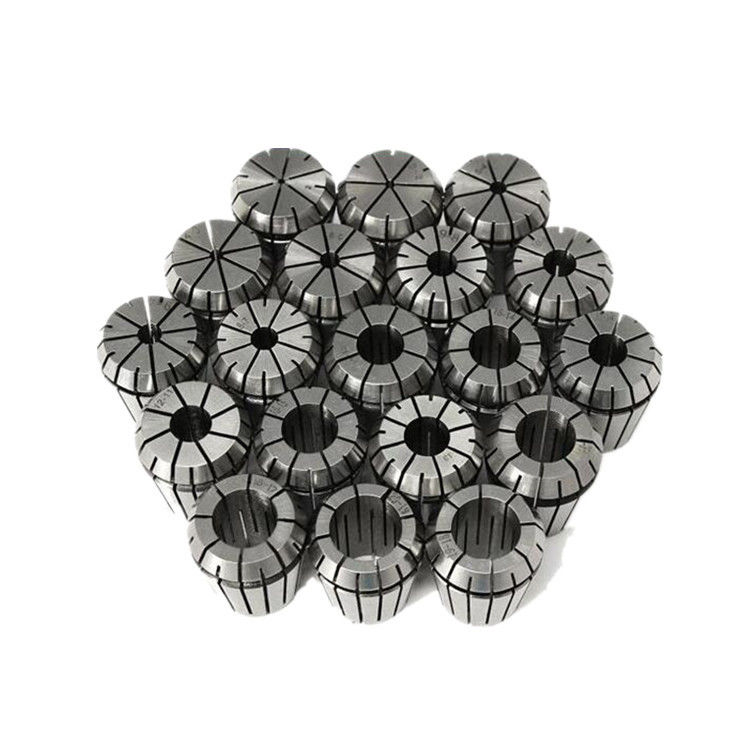

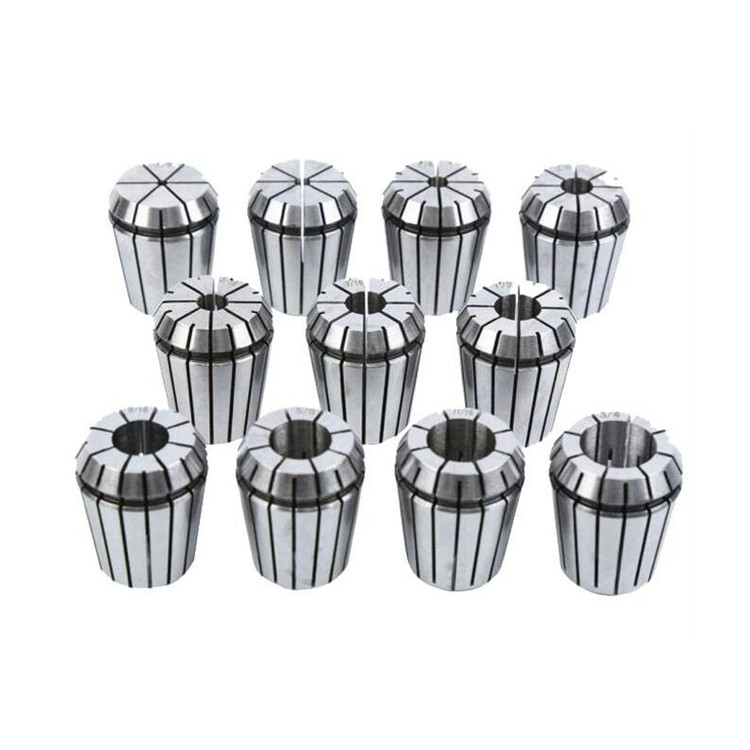

7.ER8,ER11,ER16,ER20.ER25,ER32,ER40,ER50 コレット
