| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | 高精度 ER20 コレット,ER20 コレット 65MN,精密 ER20 コレット |
||

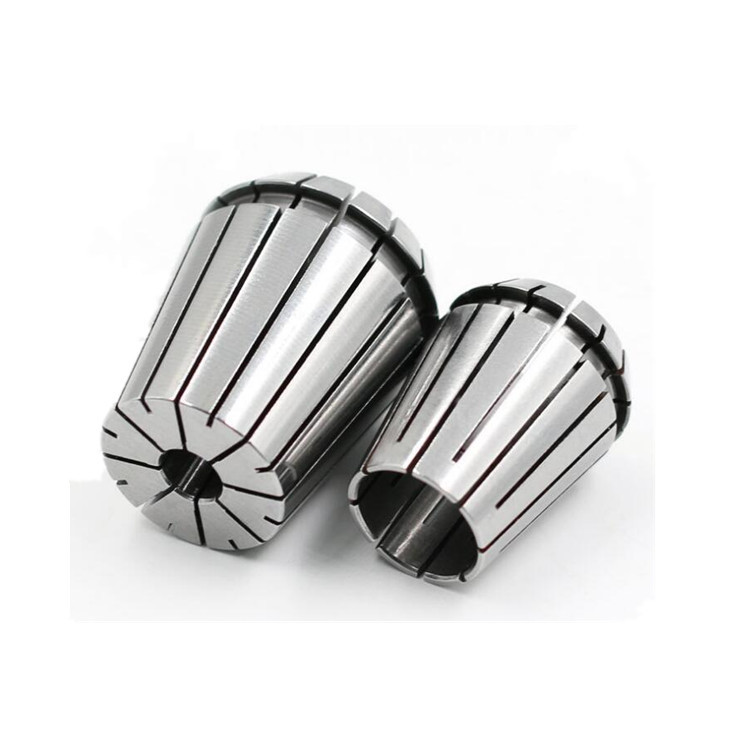

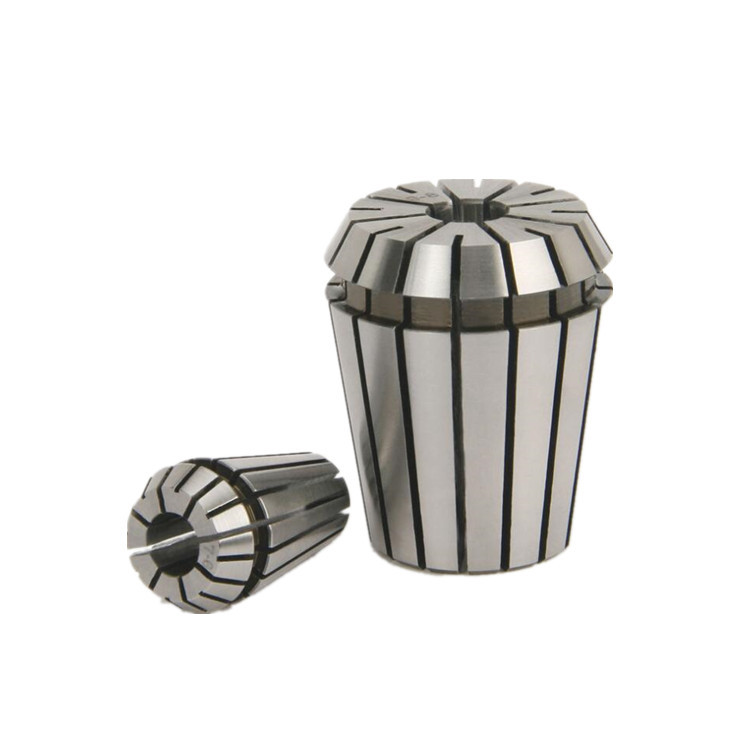

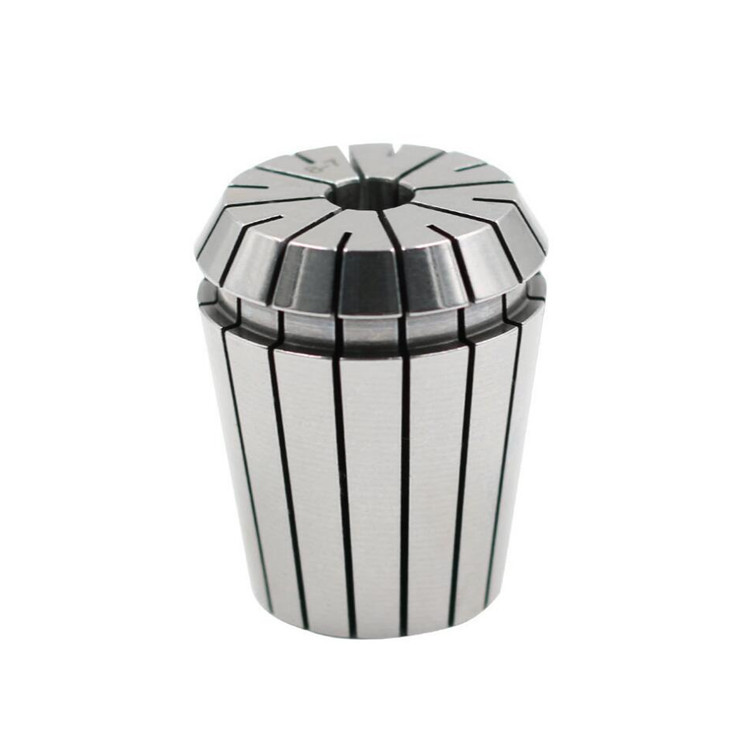

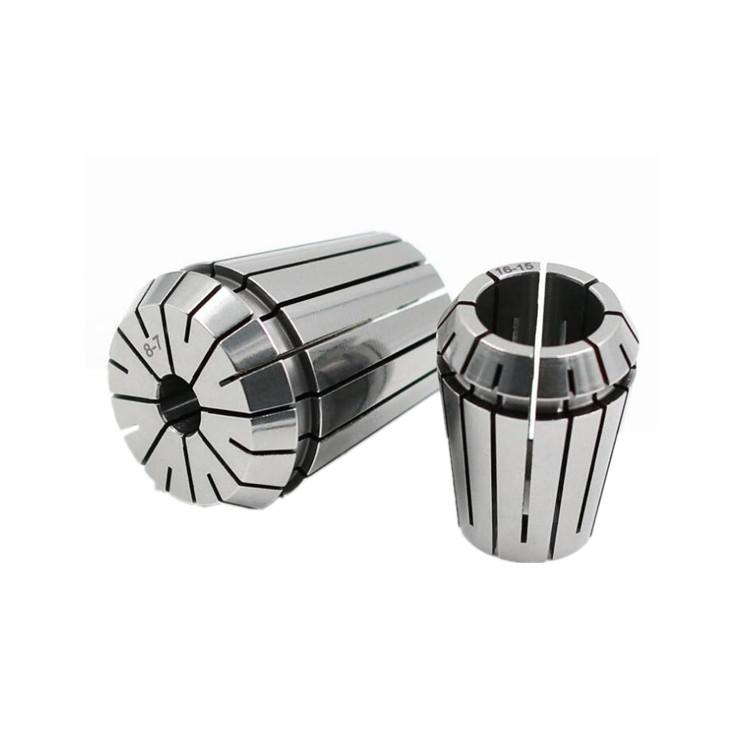

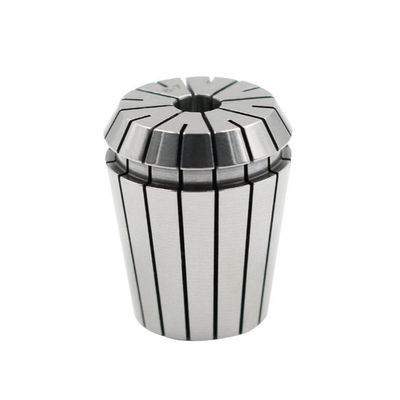

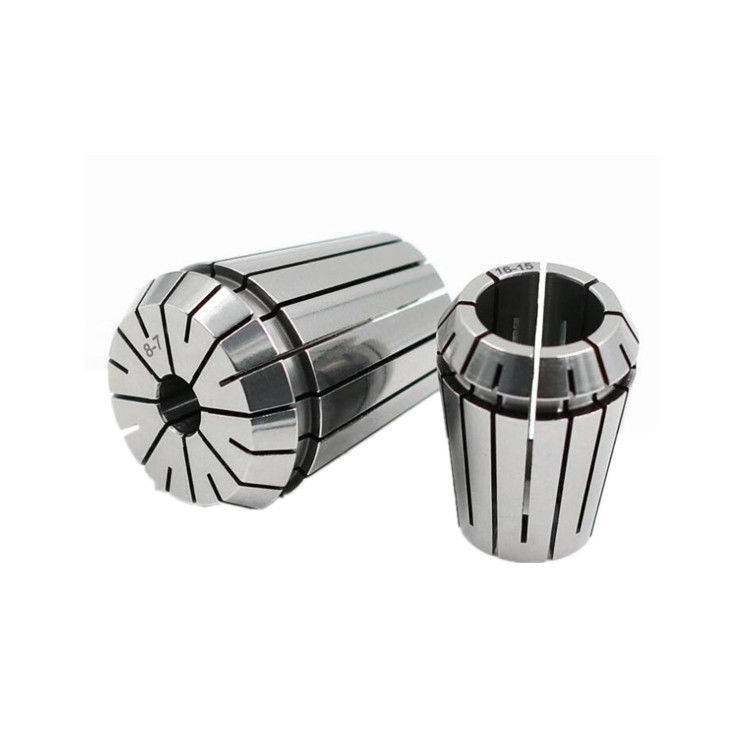

高精度 ER20 コレット,0.005-0.015mm ランナウト,65Mn スチール,0.50mm コロップシブル容量
簡潔な紹介
高精度ER COLLETS,スプリングコレットとしても知られており,ドリルフレッシングマシン,ドリルとフレッシングチャックに搭載され,その機能はドリルカットまたはナイフを固定することです.柔軟なコールは,現在最も広く使用されています.. 安定した性能,高精度,ほとんどの製造者が信頼している. すべての製品は,精密磨削,ドイツ DIN 6499 仕様に従って精密製造です.
仕様
1 私たちのERコネクトの流出は0.005mm-0.015mm内にあります
2) ER8,ER11,ER16,ER20,ER25,ER32,ER40 と ER50 のコレット
3) 高品質の鋼材で作る:65Mn
4) 梱包:内包はプラスチックまたは紙の箱,外包は紙箱.
5) 通常,私たちは2種類の精度を提供します.最初の精度は0.008mm,第二の精度は0.015mmです.最高精度は0.005mmです.
6) 検査:100%のコレット検査
製品の利点:
1高温処理,硬さの均一性
2. 完全な明るい外観,良い弾力性
3. 精密な安定性,耐久性
4精度: 65mn 数値制御ハンドルで作られ,使用寿命が長くなっています.
| モデル | d | D | D1 | D2 | L について | 収縮可能 容量 |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7 だった0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5から10だ0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13 だった0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16だった0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20 だった0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-260 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| モデル | d | D | D1 | D2 | L について | L1 | L2 | L3 |
| ER11 | 3/21/27 64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 3/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 3/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 保護 保護 保護 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1インチ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
"精密型ERコレット"とは,機械加工および工具化に使用される特定のタイプのコレットを指す.ERコレットは,削りツールや作業部位を保持し固定するために,フレスリングマシンやターンで一般的に使用されるスプリングコレットの種類です..
この文脈における"精度"という用語は,これらのコレットが提供する高いレベルの精度と繰り返し性を指します.精密ERコレット ツールまたは作業部件に緊密な安全握りを提供するように設計されています機械操作中に最小の流出と最大精度を保証します.
このコルトは,異なるツール直径に対応するために,様々なサイズで提供されています.耐久性や長持ちの性能のために,スプリングスチールやカービッドなどの高品質の材料で作られています.
全体的に,精密ERコールは,精密で正確な加工結果を達成するための不可欠なツールコンポーネントです.それらは,航空宇宙,自動車,製造業.
