| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | 春 ER40 コレット,HRC50 ER コレット,CNC マシン ER コレット |
||

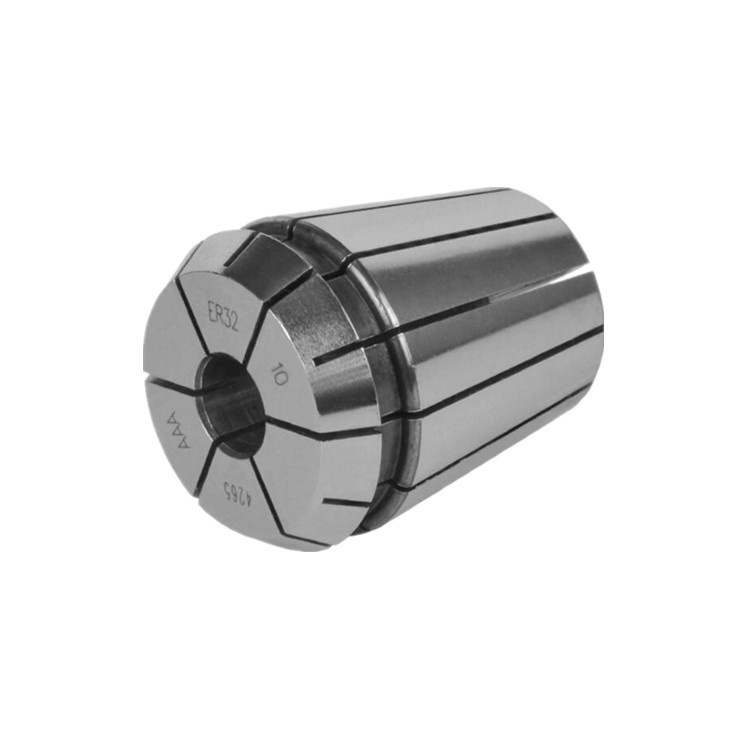

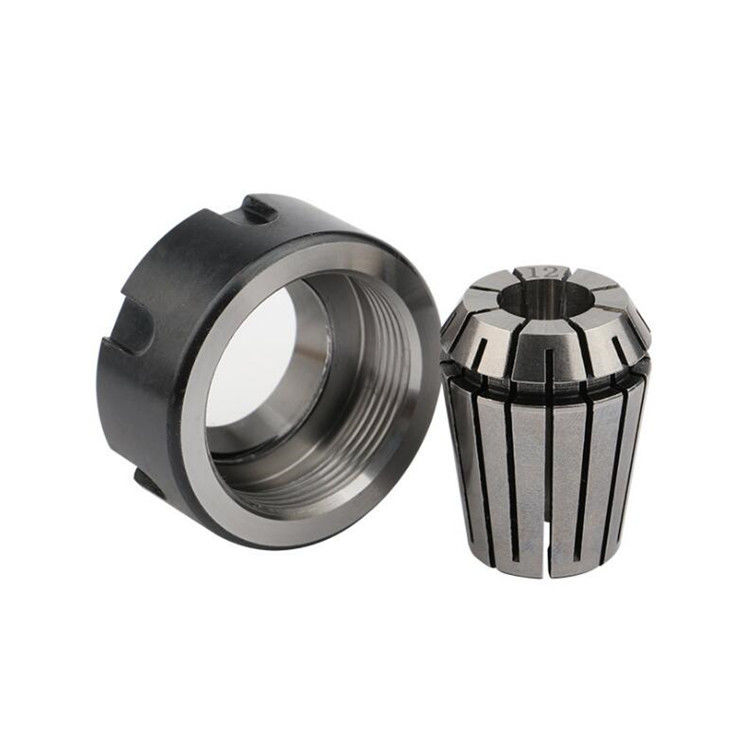

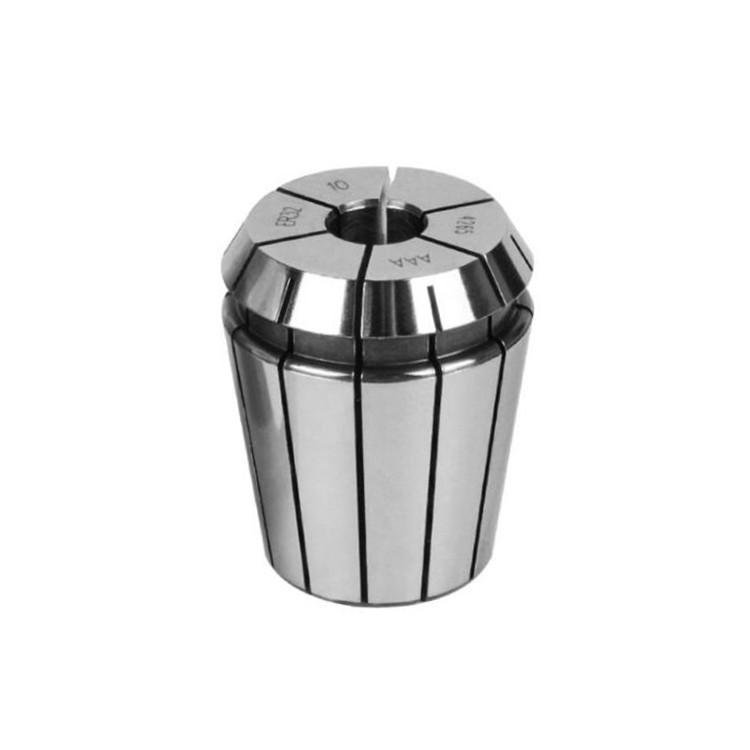

ER40 スプリングコレット 拡張距離クランプ 8-34mm スプリングコレット
ER40スプリングコレットとは,機械加工作業で,ドリル,エンドミール,リームなどの切削ツールを保持し固定するために使用されるコレットの一種である.それらはERコレットシステムの一部である.これは,CNCフレッシングマシンのツールホルダーに広く使用されている標準です..
ER40のスプリングコレットには,26mmから34mmのクランプ範囲があり,その範囲内のシャック直径を持つ切削ツールを安全に保持することができる. 名称の"ER"は"Extended Range,"このコレットには他のERコレットサイズと比較してより大きなクランプ範囲があることを示しています.
スプリングコルトの設計により,道具の交換が迅速かつ簡単であり,内部スプリングを圧縮または解放することでコルトを開閉することができる.ツールにしっかりとしっかりと握れるようにしますツール流出を最小限に抑え,加工精度を向上させる.
ER40のスプリングコールは,より大きな切削ツールとより高い切断力を必要とする重用フレーシングアプリケーションで一般的に使用されます.フレッシングマシーン・スピンドルの内側でコレットを固定するために使用される.
全体的に,ER40スプリングコールは,CNCフレーズ作業のための信頼性と汎用性のあるツールホルディングソリューションであり,ツールクランプの精度と安定性を提供します.
| モデル | d | D | D1 | D2 | L について | 収縮可能 容量 |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7 だった0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5から10だ0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13 だった0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16だった0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20 だった0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-260 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| モデル | d | D | D1 | D2 | L について | L1 | L2 | L3 |
| ER11 | 3/21/27 64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 3/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 3/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 保護 保護 保護 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1インチ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |

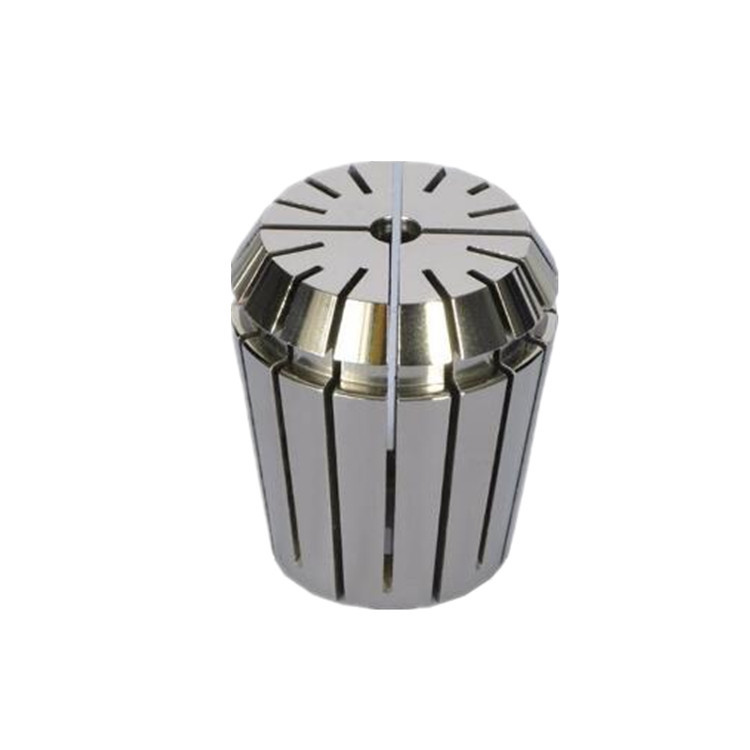

DIN6499B ER コレット,高精度スプリング ER コレット ER11,er16,er25,er32,er40,ER コレット 独特のデザインは,リングル溝の前に終了するバックスロットによって機械的に密封されています.コレットの前部への冷却液の流れを完全に遮断する.ER コレット 冷却液を通した切削ツールを使用する際には,これらのコレットが切削ツールの先端に100%の冷却液の配送を保証します.ER コレット 用途: 掘削,フレーシング,掘削,タッピング,彫刻,CNC,スピンドルマシン,その他の加工.
高精度 ER スプリングコレット ER11,er16,er25,er32,er40,掘削,フライリング,タッピング,磨きなど様々な加工に使用される
1. 65Mn ER コレット; HRC:44-48
2精度は0.008以下または0.015mm以下で,選択してください.
3最大外径12-41mmの完全なモデルと様々な仕様で選択可能
4容易には損傷しない,安定した性能,高精度,および全体処理速度範囲内でより安定したクランプ力
5選択された鉄鋼シリンダーは,厳選された鉄鋼から作られ,高硬度です.
6耐久性,高精度,耐磨性,耐久性
