| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | DIN6499B ER32 コレット,HRC48 スプリングコレット,ER32 コレット HRC44 |
||

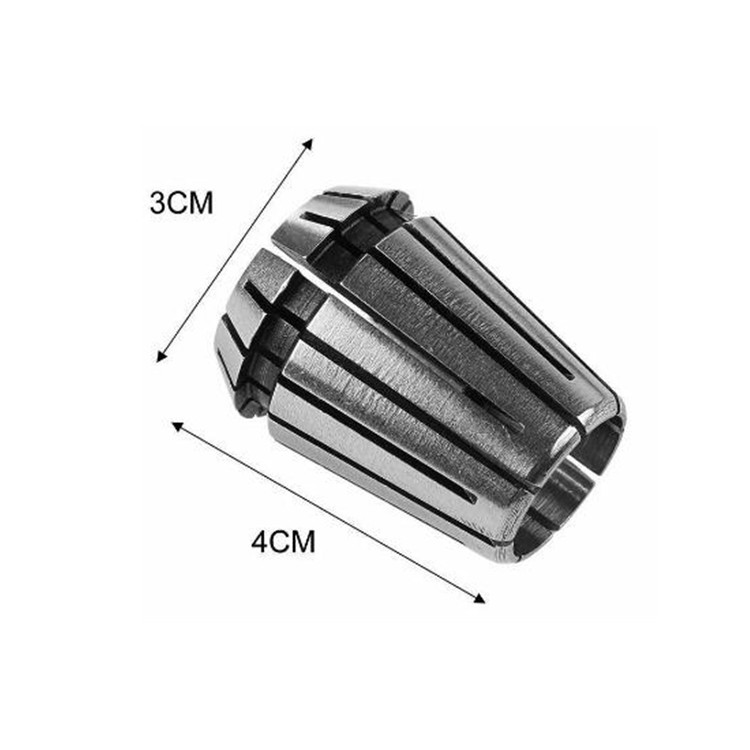

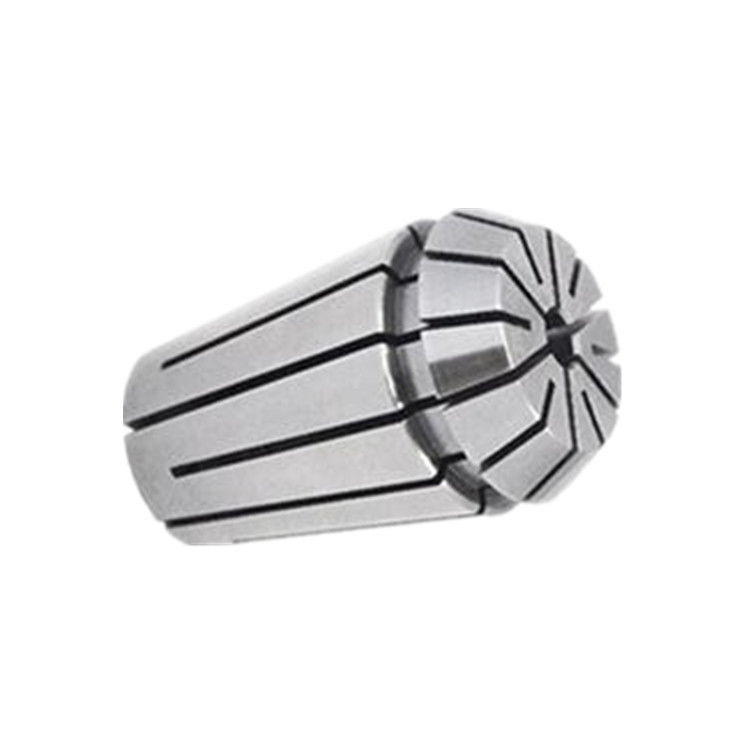

DIN6499B ER32 高耐久性HRC:44-48スプリングコレット
DIN6499 Er32 スプリング・コレット,スプリング・チャックは,回転作業部位の位置付けと固定だけでなく,切断機や磨き・フレーズ作業部位の位置付けにも使用できます.クランプや他の多くの場合. The external thread of the machine tool spindle pull rod is tightly connected with the internal thread of the rear end of the spring collet The axial tension is transferred to the clamping force at the center of a straight spring collet by the taper called locking angle at the front end of the machine tool spindle異なるロックによって計算されるロックする角度によって拡大することができます.角度,スプリングコールの固定力は3~4倍増加できます.

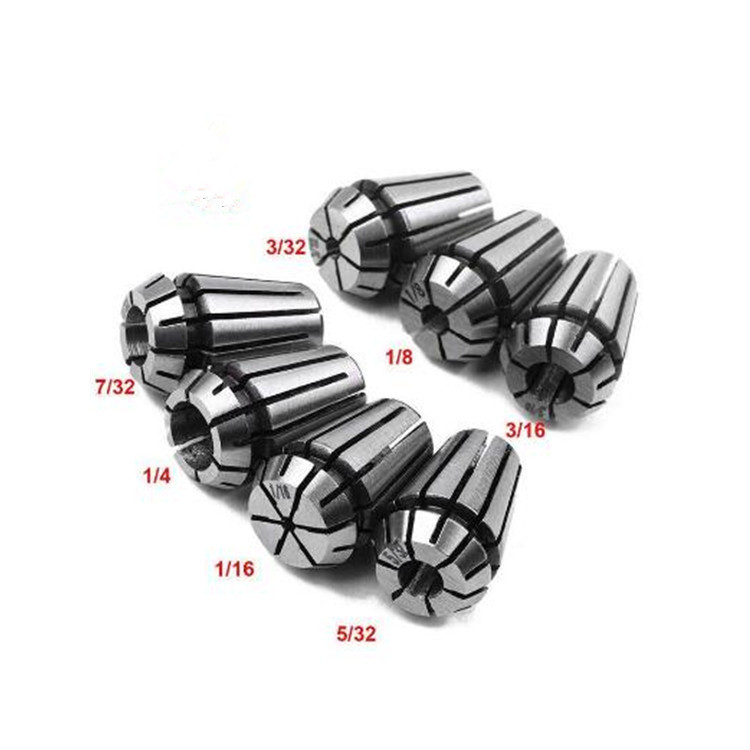

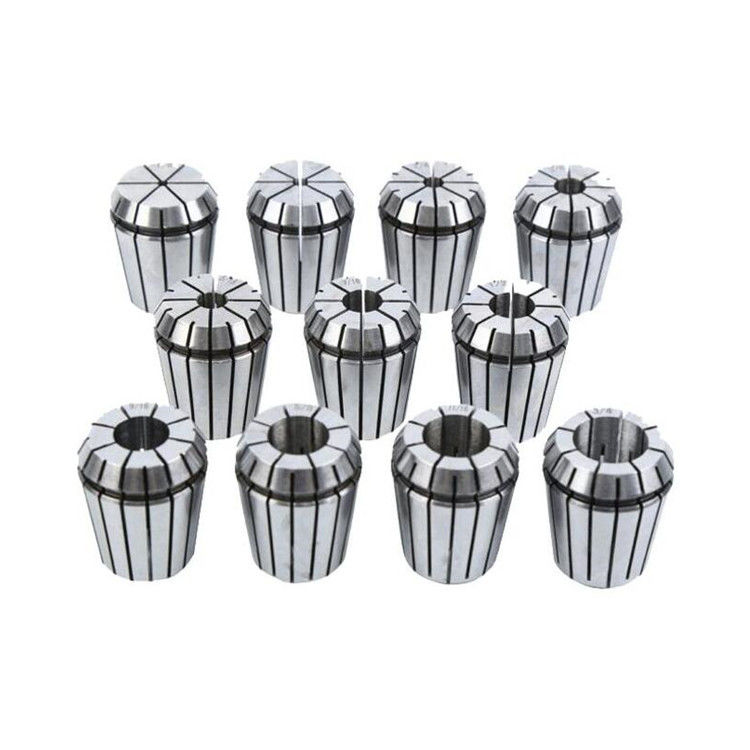

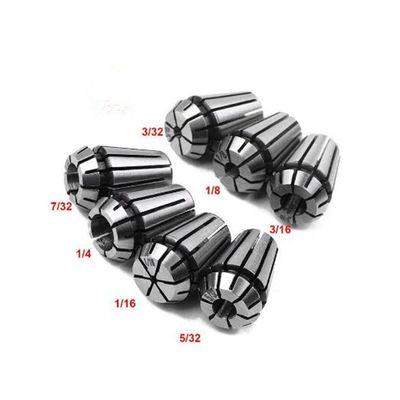

ER スプリングコレット ER11,er16,er25,er32,er40
1DIN6499B ER コレット
2. 65Mn ER コレット; HRC:44-48
3精度は0.008以下または0.015mm以下で,選択してください.
4高耐久性のある精密なコレット
DIN 6499 ER32 スプリングコレット (Spring Collet) は,機械加工およびツール化に使用されるコレットの一種である.機械操作中に円筒状の作業部件や道具を固定するように設計されている..
ER32の指定は,ERシステム内の他のコンポーネントとのコネクトのサイズと互換性を表しています.ER32コネクトは,最大1~20mmのクランプ範囲を持っています.幅広い加工作業に適している.
スプリングコルトの設計により,作業部品や道具の片付けや取り外しが容易で,強く信頼性の高い握り付けが可能です.コレットは高品質の鋼で作られ,精度と耐久性を確保するために精密加工を受けます.
DIN 6499 は,ER コレットの寸法と許容度を指定するドイツ標準です.この規格は,ER32コルトがERシステム内の他のコンポーネントと交換可能で互換性があることを保証する..
全体的に,DIN 6499 ER32 スプリングコレット (DIN 6499 ER32 Spring Collet) は,加工作業中に作業部件や道具を固定するための汎用的で信頼性の高いツールです.
| モデル | d | D | D1 | D2 | L について | 収縮可能 容量 |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7 だった0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5から10だ0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13 だった0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16だった0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20 だった0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-260 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| モデル | d | D | D1 | D2 | L について | L1 | L2 | L3 |
| ER11 | 3/21/27 64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 3/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 3/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 保護 保護 保護 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1インチ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
