| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | 精度0.008mm スプリングコレット,ER コレット HRC55,DIN6499 CNC ER コール |
||

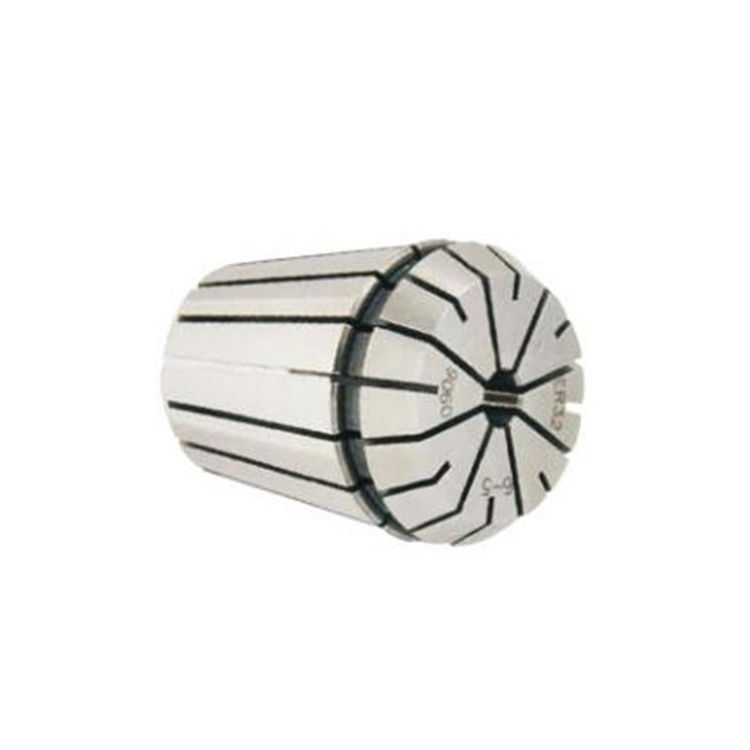

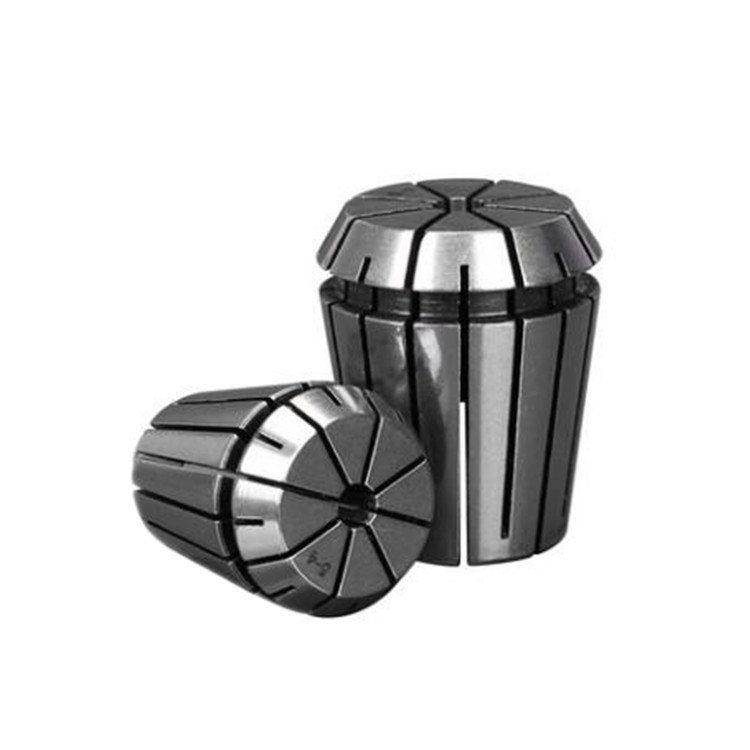

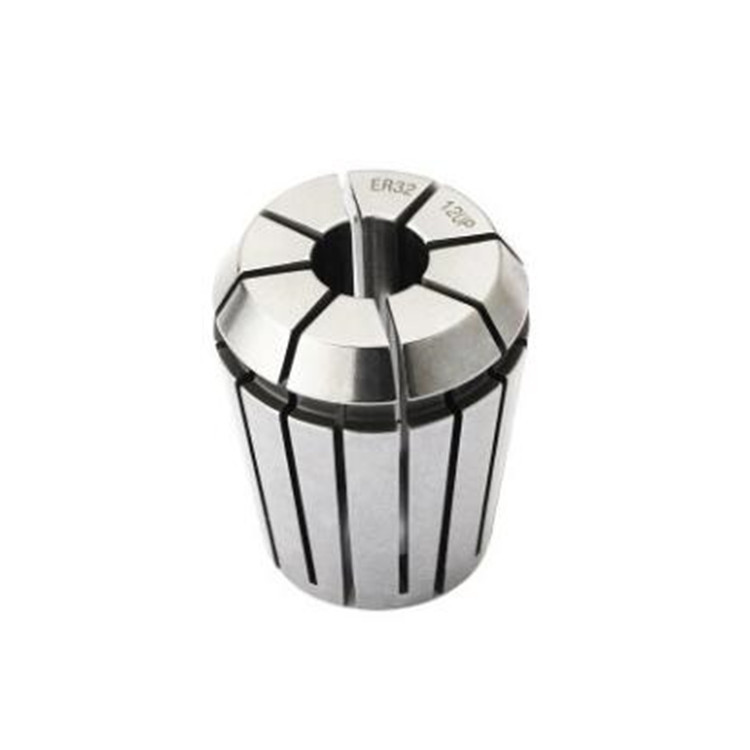

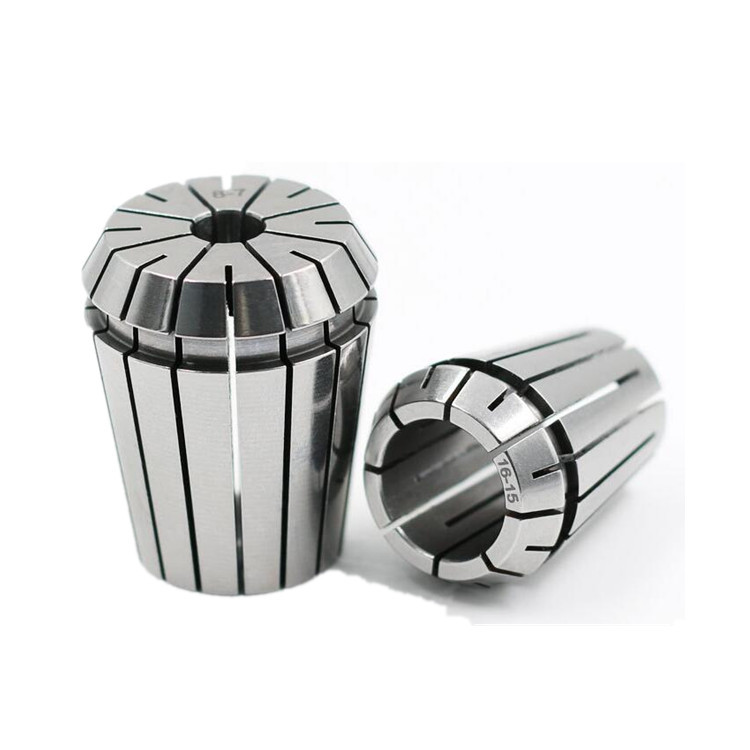

スプリングコレット 精度 0.008mm DIN6499 CNC ER コレット インチ/mm
スプリングERコレット 精度0.008mmは,この特定のコレットで達成できる精度や許容度を指します.これは,コレットが 0 の精度でツールまたは作業部件を保持することができます.008mm,非常に正確な加工操作を可能にします.この精度レベルは,航空宇宙,自動車,医療などの産業で重要です.高品質で正確な部品の生産に厳しい許容が必要である場合.
DIN6499 Er32 CNC コレット インチ/ミリ,精度0.008mm ER コレットERスプリングコレットは,ドリルビットまたはフレーシングカッターを制限するためにフレーシングマシンにインストールできる円筒状のクランプの一種ですERスプリングコルトは,修正する必要がある部品を固定し強化するために使用される固定装置です.ERスプリングコルトは,クランプメカニズムのすべての部品の重要な部分です.激しい運動条件下で動作し,処理精度を決定しますしたがって,高作業能力を確保するために,スプリングチャックの基本パラメータ (ディスクの数,コーン角度,マウス,ディスク長) を決定することは非常に重要です.
Sパシフィケーション
1 私たちのERコネクトの流出は0.005mm-0.015mm内にあります
2) ER8,ER11,ER16,ER20,ER25,ER32,ER40 と ER50 のコレット
3) ER コレット 高品質の鉄鋼から作る:65Mn
4) Din 6499 コレット ER コレット 梱包:内包はプラスチックまたは紙箱,外包は紙箱です.
5) 精度 ER コレット 通常は2種類の精度を提供します.最初の精度は0.008mm,第二の精度は0.015mmです.最高精度は0.005mmです.
6) スプリング コレット 検査:100% コレット 検査
| モデル | d | D | D1 | D2 | L について | 収縮可能 容量 |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7 だった0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5から10だ0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13 だった0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16だった0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20 だった0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-260 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| モデル | d | D | D1 | D2 | L について | L1 | L2 | L3 |
| ER11 | 3/21/27 64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 3/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 3/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 保護 保護 保護 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1インチ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
