| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 1/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 10000pcs/month |
| 正確さ: | 0.008mm | 適用する: | CNC機械、フライス盤、訓練機械 |
|---|---|---|---|
| 範囲を締め金で止めること: | 1-40mm | 特徴: | 高精度、良質、長い耐用年数 |
| 硬さ: | HRC50-55 | 熱処理: | 高周波に癒やすこと |
| 材料: | 65Mn | パッケージ: | プラスチックの箱/カートン/パレット |
| 製品名: | 精密ERコレット | サイズ: | ER11、ER16、ER20、ER25、ER32、ER40 |
| ブランド: | ER コレット | ||
| ハイライト: | フレッシング・マシン・ツール・ホルダー ER32 コレット,ER32 コレット チャックセット,ツールホルダー ER32 コレット |
||

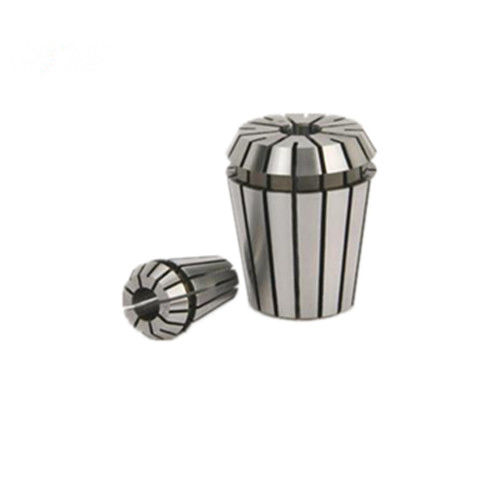

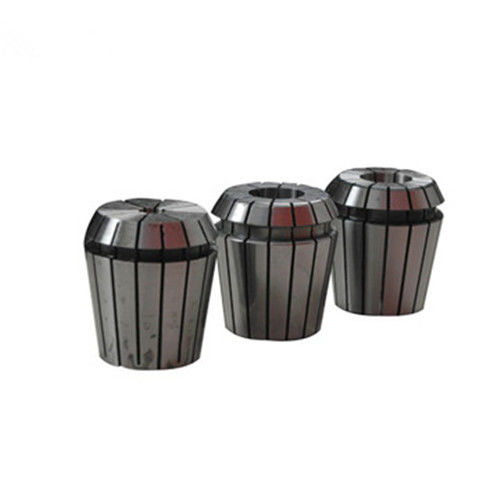

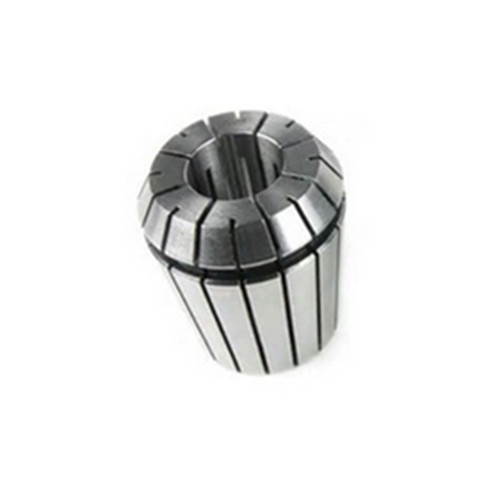

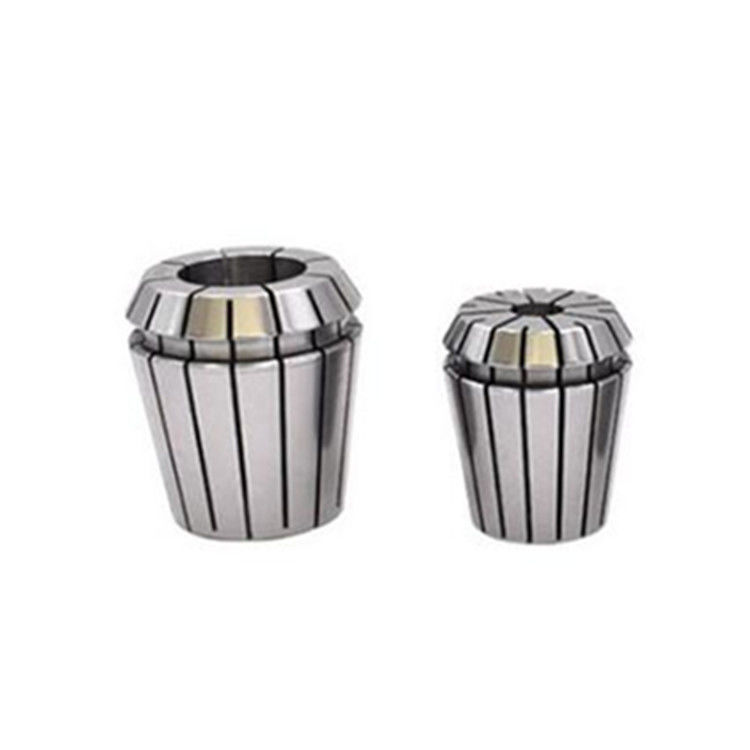

ER32 コレットフレーシングツールホルダー 高精度 ER32 コレットチャックセット ((18 PCS-3-20 mm)
高精度ER COLLETS,スプリングコレットとしても知られており,ドリルフレッシングマシン,ドリルとフレッシングチャックに搭載され,その機能はドリルカットまたはナイフを固定することです.柔軟なコールは,現在最も広く使用されています.. 安定した性能,高精度,ほとんどの製造者が信頼している. すべての製品は,精密磨削,ドイツ DIN 6499 仕様に従って精密製造です.
ロービンとは,通常,掘削・フレーズ・マシンや加工センターで使用される,ツールや作業部位を保持するためのロック装置の一種である.タイタンハオを認識するためにポスト引くクランプの品質を選択対象が置かれた後,ポストプルタイプクランプは後ろに引っ張られ,クランプクランプを作るためにクランプパーツは後ろに引っ張られます.前向きのプッシュタイプは,前向きに作業部位を移動することです現在,工業市場では,ホイブンの材料が使用されています: 65Mn. コレットは弾性ホイブンまたはホイブンと呼ばれます.掘削ビットまたはフレーシングカッターを固定するために使用されるチューブ型のクランプの一種です. それはフレーシングマシンにインストールするために使用されます.改造が必要な部品を固定するために使用される固定装置の一種である.スプリングコレット,精密コレット,Ozコレット,Din 6499コレット
Sパシフィケーション
1 私たちのERコネクトの流出は0.005mm-0.015mm内にあります
2) ER8,ER11,ER16,ER20,ER25,ER32,ER40 と ER50 のコレット
3) ER コレット 高品質の鉄鋼から作る:65Mn
4) Din 6499 コレット ER コレット 梱包:内包はプラスチックまたは紙箱,外包は紙箱です.
5) 精度 ER コレット 通常は2種類の精度を提供します.最初の精度は0.008mm,第二の精度は0.015mmです.最高精度は0.005mmです.
6) スプリング コレット 検査:100% コレット 検査
クランプの設置手順
1. 接続ナッツの螺栓歯が接続パイプにロックできるかどうかを確認します.
2. 接続ナッツを袖にロックします.
3. 油圧を最小状態に低下させ,油圧シリンダーを動かして前端のピストンを停止します.接続パイプのスクリュー歯に接続ナッツをロックするためにコレットを回す鍵を閉める際には,カルトの角孔は,主軸の角孔と同心しなければならない.そして,クランプの位置付け穴は,メインシャフトの鼻端にある位置付けボタンと一致しなければならない..
4油圧シリンダーを操作し,ピストンを戻し,コルトをメインシャフトのコナーと結合し,位置付けボタンがコルトに組み込まれていることを確認します.
5. 固定螺旋は,クランプヘッドとメインシャフトを固定し,油圧を徐々に増加させ,クランプヘッドを最大許容される推力まで繰り返し移動します.
スリブンの設置手順
1. ストップカバーを外す
2. ストップカバーにクランプを設置し,その後にハブにクランプを設置します.
3. ストップカバーをボディに戻し,スクリューをロックして,クランプの固定ストロックの正しさを確認します.
クランプのクランプ精度は0.001-0.008mmの間である. ツールのハンドルとナッツを使用すると,異なるクランプ精度は異なる作業部品加工技術に適用されます.ツール接続部品の正確性が高いほど, クラップの精度が高くなるほど, ツールをクラップした後,全体的なランアウト精度に直接影響します.高精度のドラムクランプの選択が必要です.
ER コレットセット:
| ER8 | 9 PCS | 1〜5mm(1,1.5,2,2.5,3,3.5,4,4.55mm) |
| ER11 | 5PCS | 3~7mm (3)4;5;67PCSの場合,1&2mmを含む. |
| ER16 | 8PCS | 3〜10mm (※3)4;5;6;7;8;910mm) |
| ER20 | 6PCS | 3~13mm (3)4;6;8;10■13mm) |
| 11PCS | 3~13mm (3)4;5;6;7;8;9;10;11;12■13mm) | |
| ER25 | 7PCS | 4〜16mm (四)6;8;10;12;14■16mm) |
| 15PCS | 2〜16mm (※2)3;4;5;6;7;8;9;10;11;12;13;14;15■16mm) | |
| ER32 | 6PCS | 6~20mm ((6)8;10;12;1620mm) |
| 11PCS | 4~20mm (4)5;6;8;10;12;13;15;16;1820mm) | |
| 18PCS | 3~20mm (3)4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;1920mm) | |
| ER40 | 7PCS | 6~25mm ((6)8;10;12;16;20■25mm) |
| 15PCS | 4~26mm (四)5;6;8;10;12;13;15;16;18;20;21;23;25・26mm) | |
| 23PCS | 4~26mm (四)5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25・26mm) | |
| ER50 | 12PCS | 10~34mm,10mm12,14,16,18,20,22,24,26,28,30,32,34mm) |
