| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | SK30、SK40、SK50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PC |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 10000pcs月 |
| 適用する: | 旋盤CNC機械 | ブランド: | SK ERのコレット チャック |
|---|---|---|---|
| コーティング: | 錫 | 色: | シルバー |
| 材料: | 炭化物の鋼鉄 | パッケージ: | 20CrMnTi |
| シャンク径: | 3mm-25mm | 表面処理: | ポーランド語 |
| 許容性: | 0.005mm | タイプ: | DIN69871バイト ホルダー |
| 長さ: | 160mm | サイズ: | SK40 ER40 |
| 体重: | 1.3kgs |

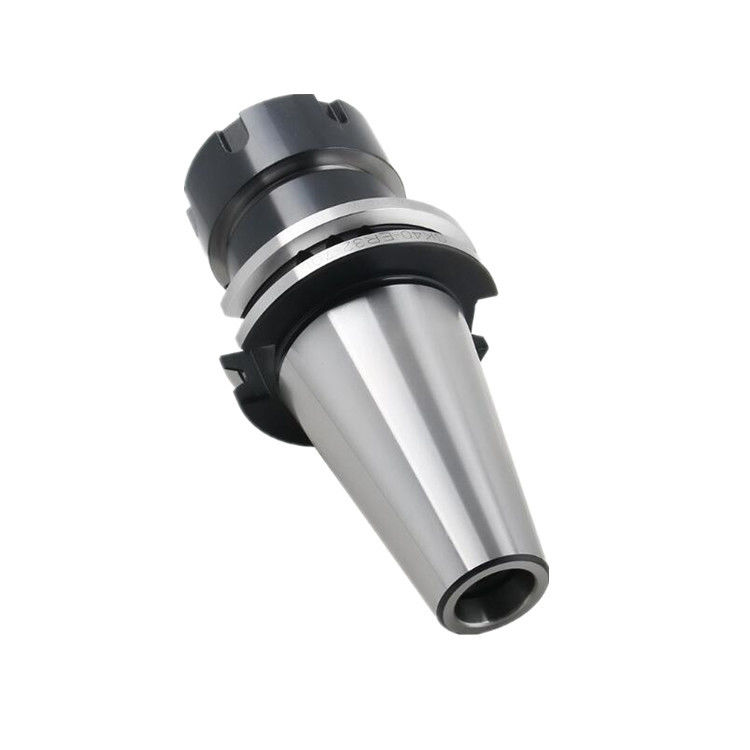

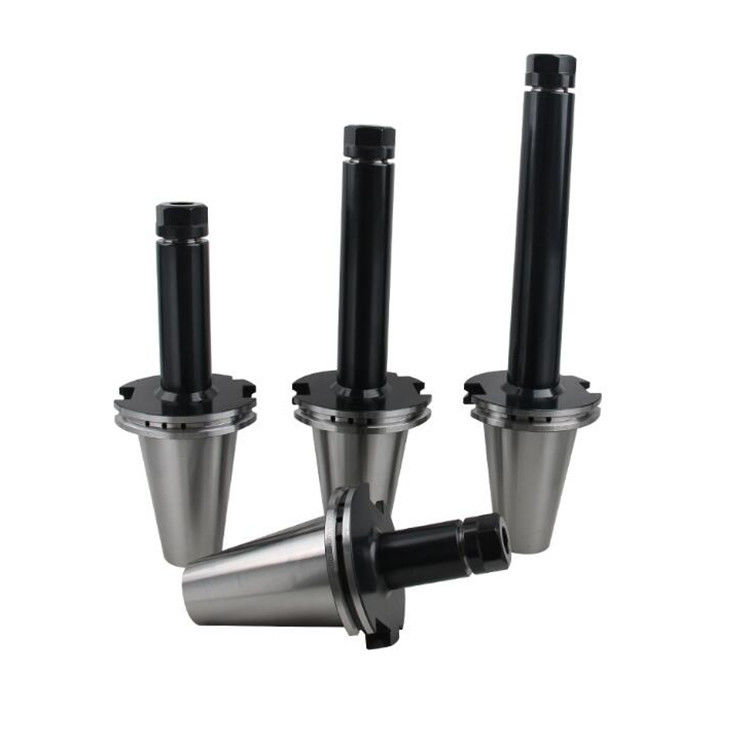

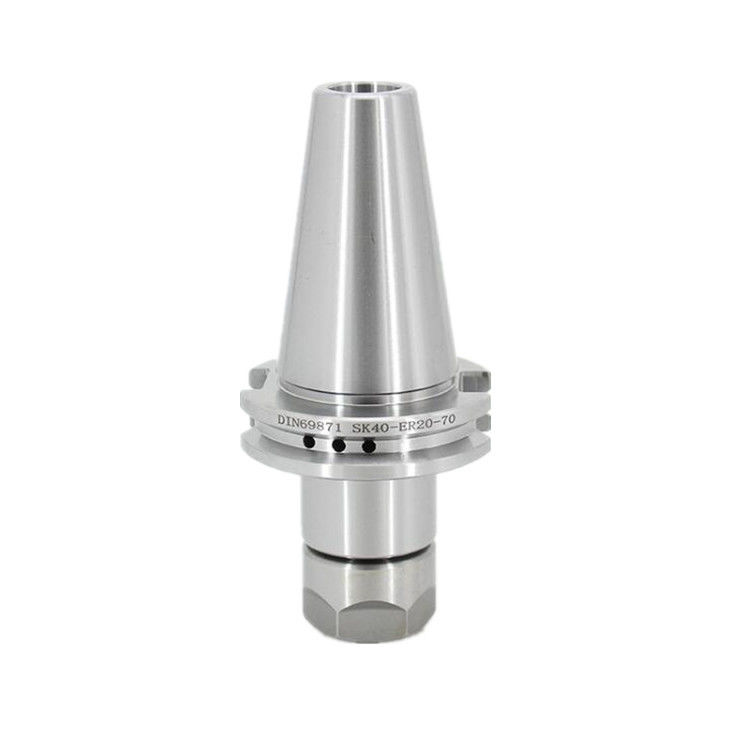

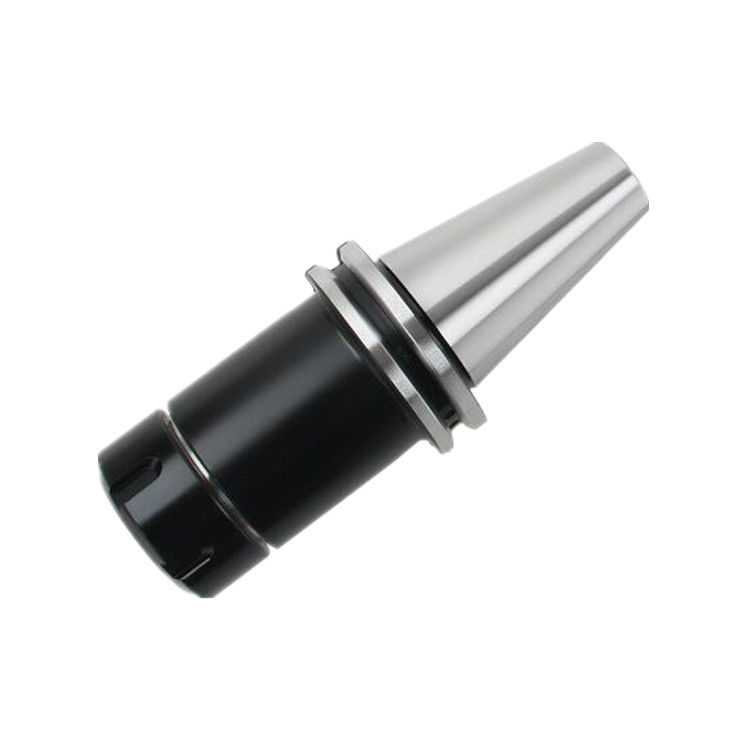

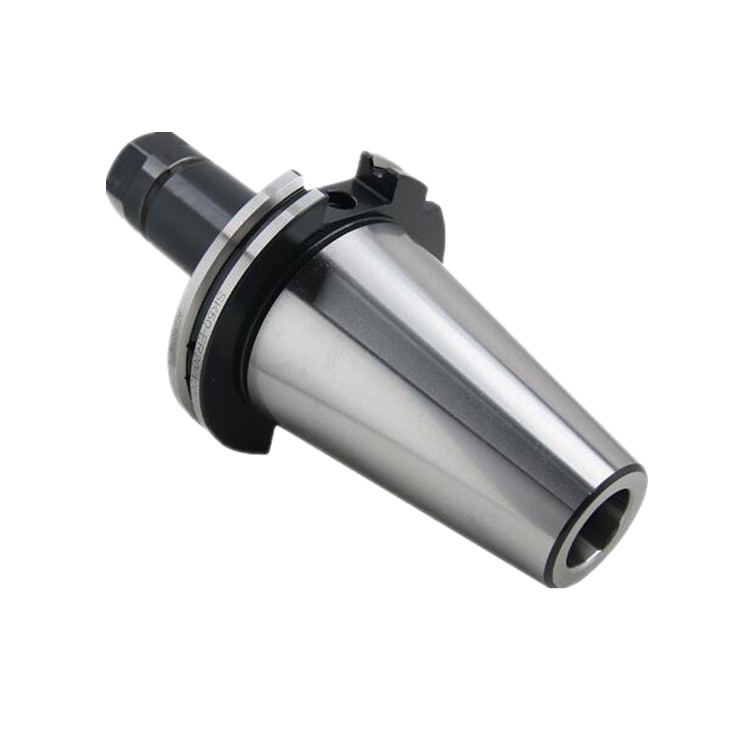

SK ERコレットチャックは,フレーズ機やCNC機で一般的に使用されるツールホルダーの一種である.端ミール,ドリル,リマーなどの切削ツールを安全に保持するように設計されている.SK ERコレットチャックはコレットシステムを使用機械のスフィンドルにチャックを挿入し,機械を固定するために締めます.SK ER コレットチャックは,高精度と硬さで知られています精度と繰り返し性を要求するアプリケーションに適しています.彼らは様々なサイズで利用可能で,ツール直径に合わせて異なるコレットサイズに対応できます.
高精度ERフレーシングチャックSK (DIN69871 JT) コレットチャック,DIN69871 SK-ER CNCツールホルダー 機能:主に直軸ツールやドリルのようなツールを固定するために使用されます.スプリングチャックモデル:ER8に分かれていますER11,ER16,ER20,ER25,ER32,ER40,ER50.私たちの主にコレット種類,ツールホルダーの種類,BTツールホルダー,CATEEツールホルダー,DATツールホルダー,NTツールホルダー,HSKツールホルダーシリーズ,退屈なヘッドシリーズまた,非標準的な対応もサポートしています.
仕様
1.SK ER コレット チャック マテリアル: 20CrMnTi
2硬さ:HRC 56-58
3最大流出: <0.005mm
5炭素深さ:0.8mm±0.2mm
6表面粗さ:Ra<0.005mm
7. 春カレットチャック 冷却 AD+Bタイプは,要求に応じることができます
8オーダーするときは,バランス G6.3 または G2 を指定してください.5
スク ER コレット チャック・シャンク ボディ規格:DIN69871
| モデル番号 | L について | L1 | D | d1 | d2 | T | クルグ |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | M12*1.75P | 4.6 |
