| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | CATE30、CATE40、CATE50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 適用する: | CNC機械 | 色: | シルバー |
|---|---|---|---|
| 高さ: | 20mm | 長さ: | 80mm |
| 材料: | 20CrMnTi | パッケージ: | カートン |
| 製品名: | CATEのバイト ホルダー | 形状: | シリンダー |
| サイズ: | CATE40-ER16 | 表面処理: | ポーランド語 |
| 許容性: | 0.01mm | 体重: | 1.5kg |
| ハイライト: | CT30 ER20 CATEツールホルダー,CATE ツールホルダー,CATE 40 ER16 ツールホルダー |
||

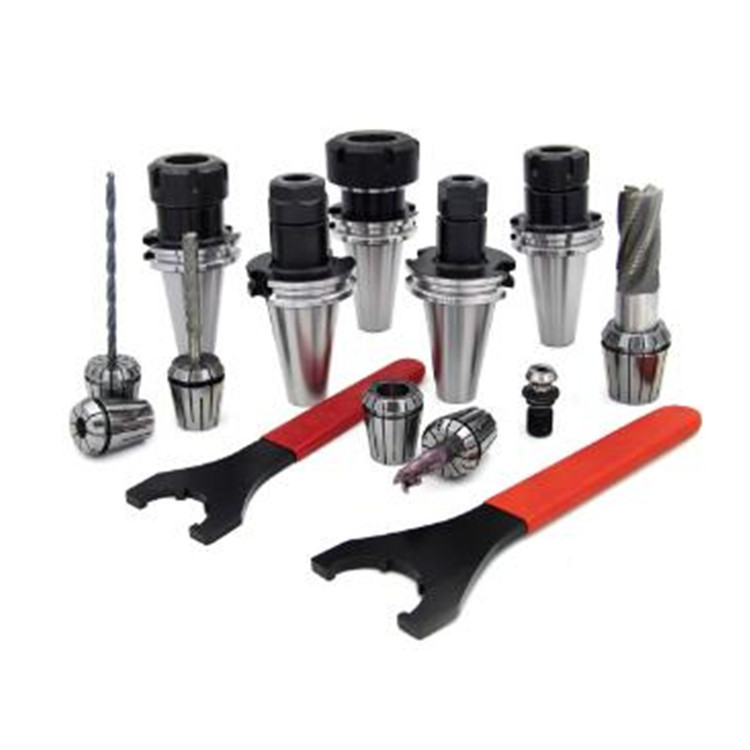

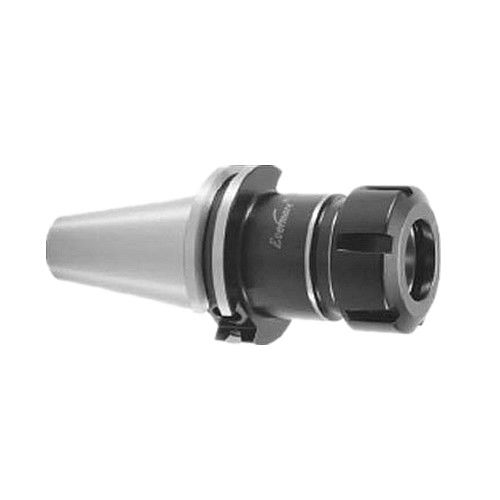

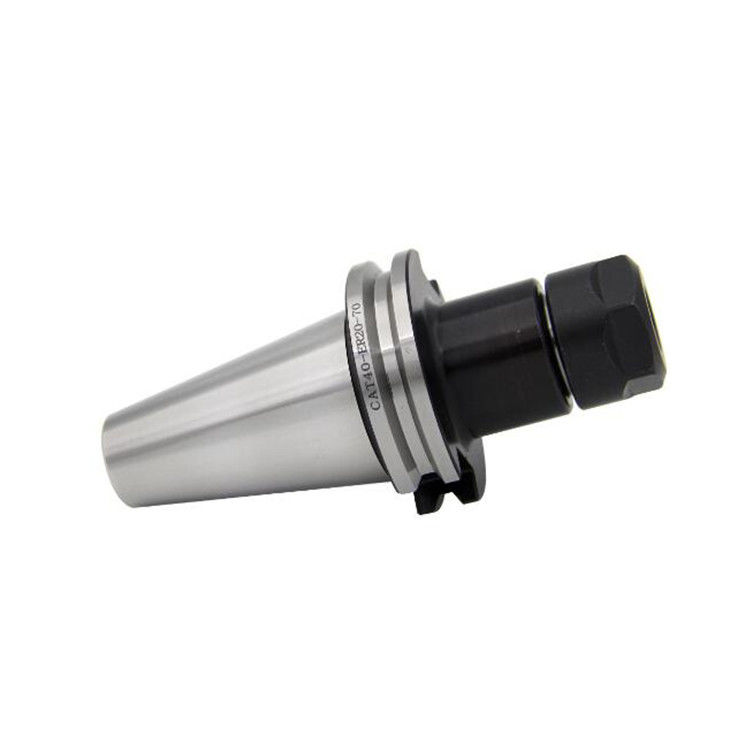

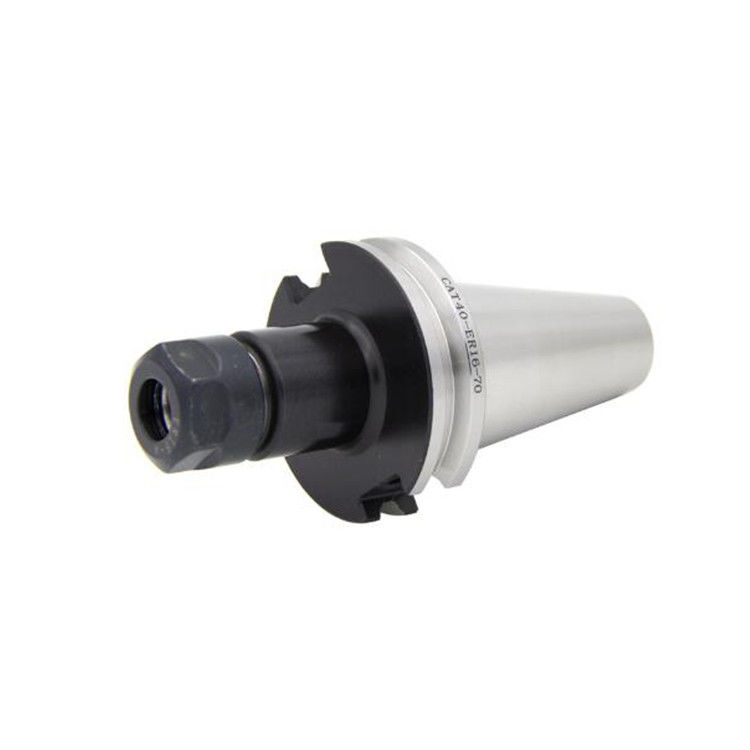

高精度キャットツールホルダー CATEE40-ER16-70 ER コレットチャックツールホルダー
高精度 CATEE ER コレットチャック, DIN6499 コレットクランプツールホルダー 各種サイズ, 高速で高精度加工. 機械的なスフィンダと切断ツールおよびその他のアクセサリー.高精度CTシャークツールホルダーG6.3 または G2.5 を選択できます.
CATEE ER コレット チャック CNC ツールホルダー
1.CATEE ER コレットチャックの材料: ブラックで完成し,精密に磨かれた硬化鋼
2サイズ: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER コレットチャック精度: 0.005mm
4.CATEE ER コレットチャック硬さ: 52-58HRC
5表面:熱処理,砂吹き
6標準:BT MAS403,DIN69871,DIN2080,ANSIB55
7角容量 AT3
8.CATEE ER Collet Chuck 冷却剤 AD,B,AD+Bタイプ
9ダイナミックバランス G6.3/12000rpm,G2.5/25000rpm
CATEE ERコレットチャックは,加工作業に使用されるコレットチャックの1種類である.CNCフライス機や lathesで一般的に使用される.) は,チャックを機械のスピンドルに固定するために使用される角型を指します.ER (Extended Range) コレットシステムは,広範囲のグリップ直径を提供する人気のあるコレットシステムです. CATEE ER コレットチャックは,これらの2つのコンポーネントを組み合わせています.切削ツールや作業部件を加工作業中に正確に安全に固定する.
| モデル | D | D1 | 固定範囲 |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER16-120 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1から20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2から26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2から26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5〜10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-105 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER25-80 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1から20 |
| CATEE50-ER40-80 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2から26 |
特徴:
1高精度なHSK ERコレットチャック 精度0.003mmを走らせ 作業部品の精度を大幅に向上させる
2最大速度は3万RPM
3防塵設計により 持ち手の寿命が延びます
4C型レンチキーは各カレットのチャックに固定されています.
この製品は,加工により発生するストレスを避けるために,加工後に完全に硬化された輸入材料を使用し,特殊処理による表面,精密研磨 精密研磨 工業用スピンドル99.9%のフィットと関係があります
