| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | CATE30、CATE40、CATE50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 適用する: | CNC機械 | 色: | シルバー |
|---|---|---|---|
| 高さ: | 20mm | 長さ: | 80mm |
| 材料: | 20CrMnTi | パッケージ: | カートン |
| 製品名: | CATEのバイト ホルダー | 形状: | シリンダー |
| サイズ: | CATE40-ER16 | 表面処理: | ポーランド語 |
| 許容性: | 0.01mm | 体重: | 1.5kg |
| ハイライト: | CT50 ER16 コレットチャック,CT40 ER16 コレットチャック,ER16 機械用のツールホルダー |
||
CATEE 標準 CT40 CT50 ER コレット チャック ツール アクセサリー CATEE ER コレット チャック
ツール アクセサリー コレット チャック CATEE ER ツールホルダー 高精度 CATEE 刃ツールホルダー バランス G6.3 または G2.5 選択可能
機械のスフィンダと切断ツールおよび他のアクセサリーツール接続のためのCATEEツールホルダー. シンプルで人気のあるスフィンダのシャーク接続標準,主にCATEE30CATEE40CATEE50...高速彫刻機もっと使った

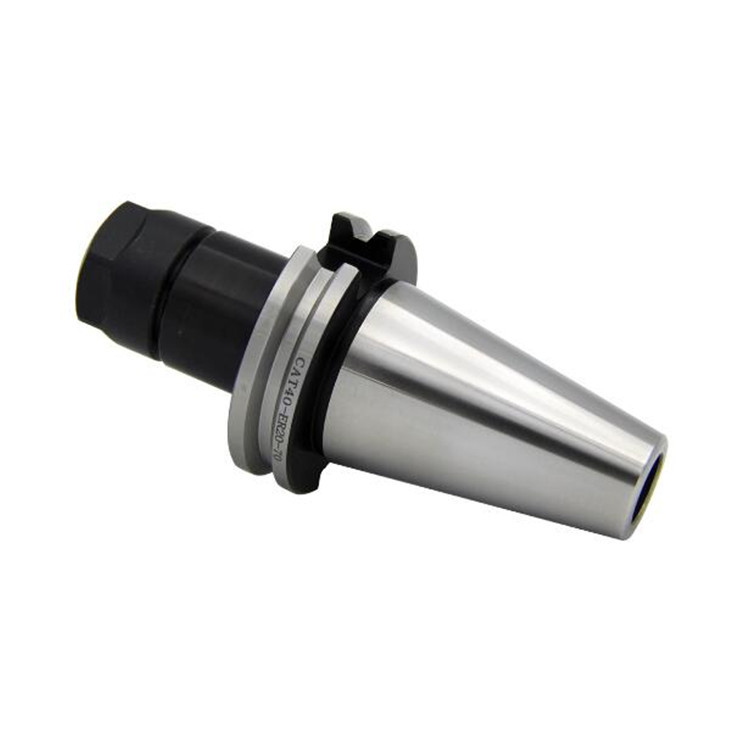

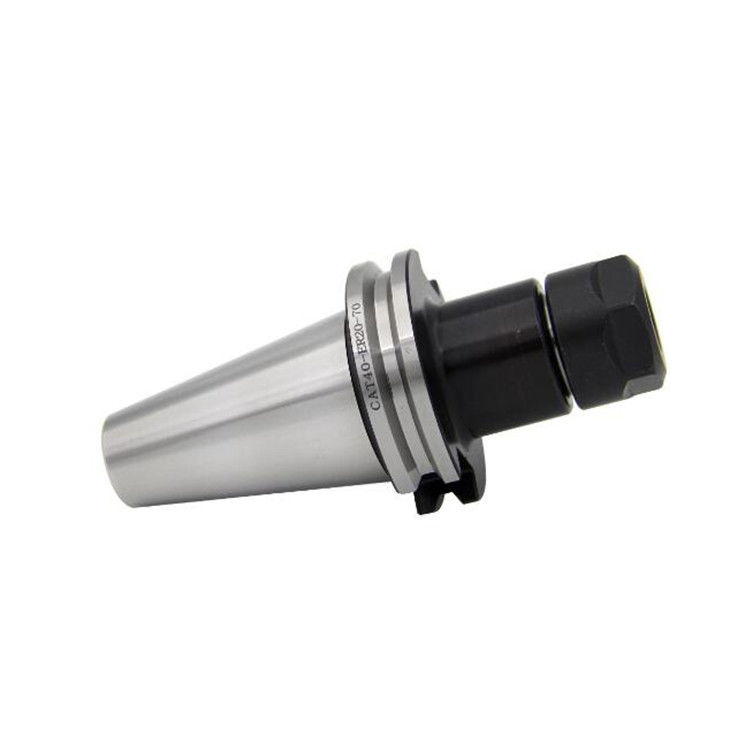

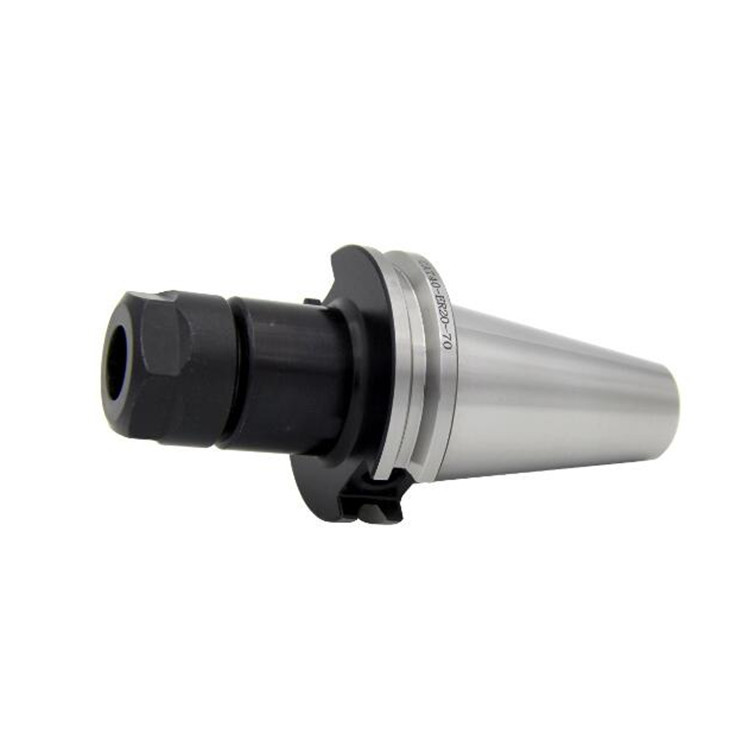

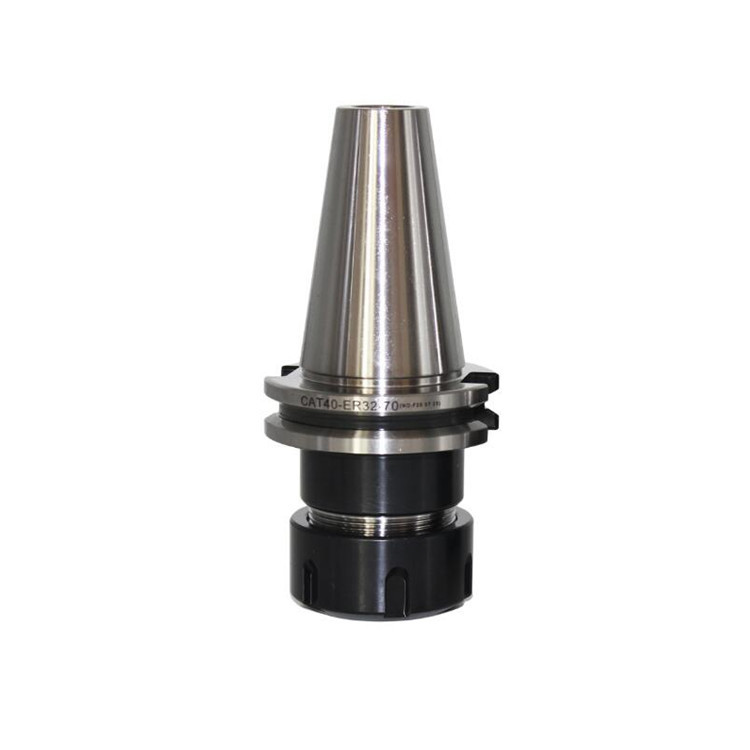

CATEE ER コレット チャック CNC ツールホルダー
1.CATEE ER コレットチャックの材料: ブラックで完成し,精密に磨かれた硬化鋼
2サイズ: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER コレットチャック精度: 0.005mm
4.CATEE ER コレットチャック硬さ: 52-58HRC
5表面:熱処理,砂吹き
6標準:BT MAS403,DIN69871,DIN2080,ANSIB55
7角容量 AT3
8.CATEE ER Collet Chuck 冷却剤 AD,B,AD+Bタイプ
9ダイナミックバランス G6.3/12000rpm,G2.5/25000rpm
| モデル | D | D1 | 固定範囲 |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER16-120 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1から20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2から26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2から26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5〜10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER25-80 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1から20 |
| CATEE50-ER40-80 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2から26 |
CATEE ERコレットチャックは,CNC加工およびフレーシング作業に使用されるツールアクセサリーです.彼らは,端ミールやドリルなどの切削ツールを安全に保持するように設計されています.機械加工過程中に存在している.
CATEE (Center for Advanced Technology) 名称は,チャックで使用されるツールホルダー・コーナー型を指します.CATEE ツールの保持器は,業界で広く使用され,高精度と硬さで知られています.
ER (Extended Range) コレットは,CNC加工で一般的に使用されるコレットの種類である.彼らは高いクランプ力と優れたツール同心性を提供するように設計されている.異なるツール直径を収容するために,様々なサイズでERコレットがあります.

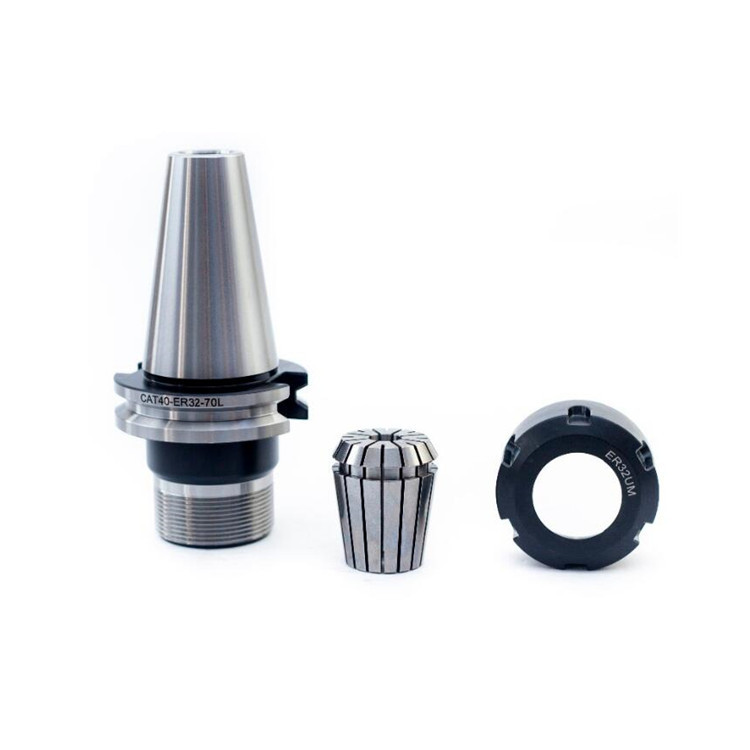

CATEE ER コレットチャックは,CATEE ツールホルダーとER コレットシステムを組み合わせ,簡単で効率的なツール交換を可能にします. コレットチャックは,CNC マシンのスピンドルに挿入されます.そしてカレットは,ツールの杖の周りに緊縮されています固定する
CATEE ERコレットチャックは,ツール同心度,硬度向上,ツール流出量の減少を含むいくつかの利点を提供しています.機械加工精度と性能が重要です
全体的に,CATEE ER コレットチャックは,CNC加工およびフレリング作業のための不可欠なツールアクセサリーであり,切削ツールを安全に固定するための信頼性と効率的な方法を提供します.
