| 起源の場所: | 中国 |
|---|---|
| ブランド名: | QFMH |
| モデル番号: | CATE30、CATE40、CATE50 |
| 最小注文数量: | 10PCS |
| 価格: | USD 10/PCS |
| パッケージの詳細: | プラスチック箱 |
| 受渡し時間: | 5DAYS |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 適用する: | CNC機械 | 色: | シルバー |
|---|---|---|---|
| 高さ: | 20mm | 長さ: | 70mm |
| 材料: | 20CrMnTi | パッケージ: | カートン |
| 製品名: | CATEのバイト ホルダー | 形状: | シリンダー |
| サイズ: | CATE40-ER20 | 表面処理: | ポーランド語 |
| 許容性: | 0.01mm | 体重: | 1.1kg |
| ハイライト: | シリンダー Er20 コレットチャック,Er20 CATE ツールホルダー,CATE40 シェルミールホルダー |
||

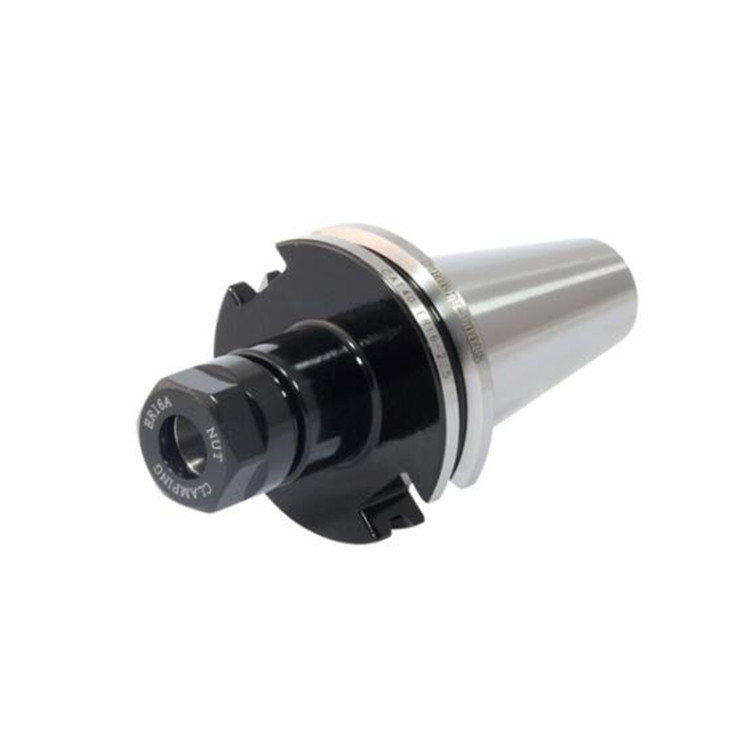

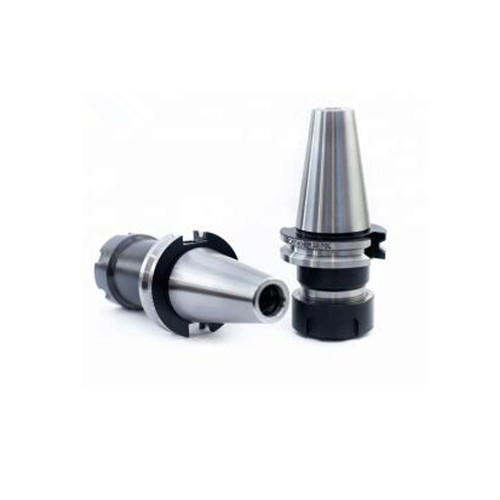

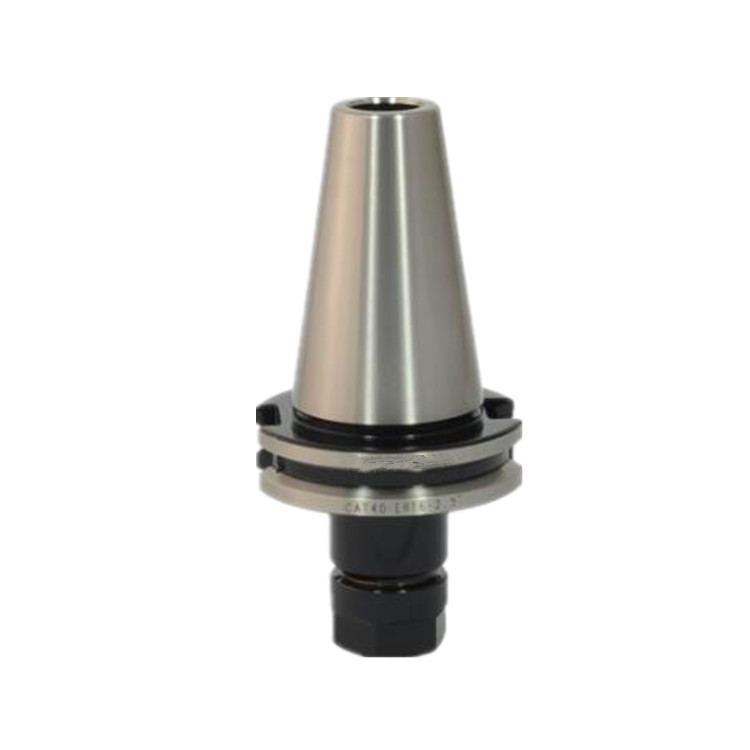

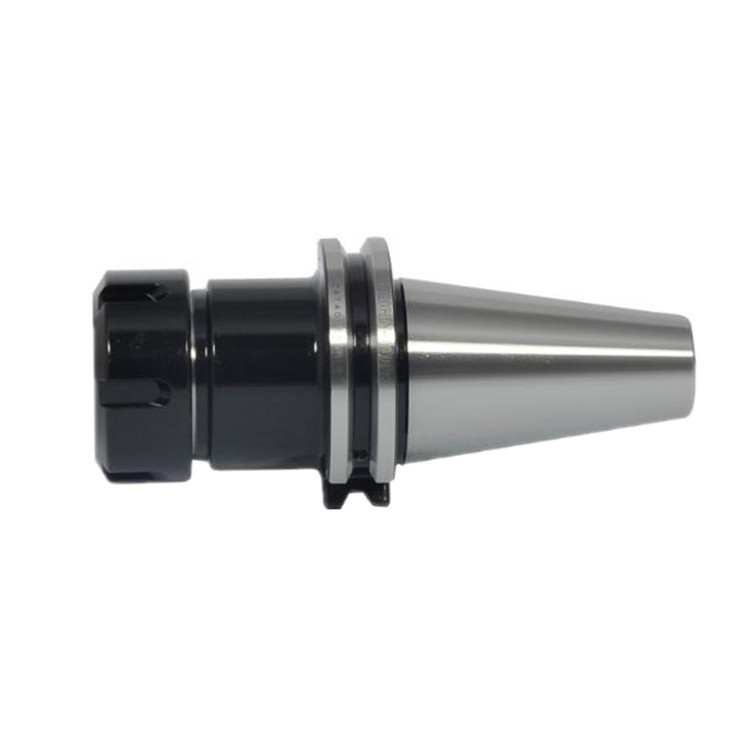

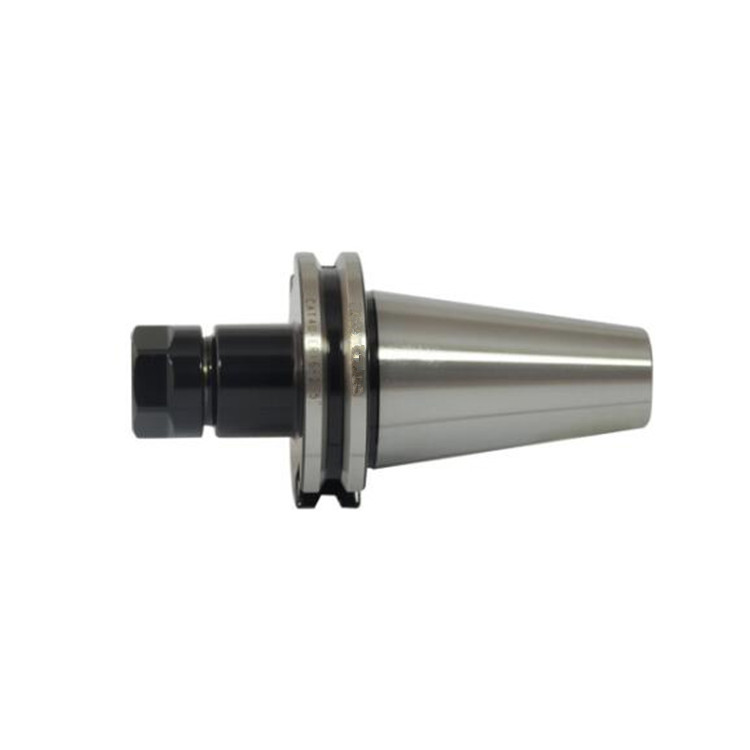

ERフレッシングチャック CATEE ERコレットチャック 猫のツールホルダー フレーシングコレットチャック
CATEE ERフレーシングコレットチャックは,フレーシングマシンで使用されるツールホルダーの一種である.フレーシングカッターまたは他の回転ツールを円筒状の棒でしっかりと保持し,握るために設計されている.CATEE (またはカターピラー) 指定は,チャックで使用されている標準的なコーナーを指します.ERは"拡張範囲"の略で,使用されたカレットの種類を指します.
CATEE ERフレーシングコレットチャックは,通常,フレーシングマシンのスピンドルに収まる角型棒,コレットナッツ,コレットから成ります.コレットナッツは,コレットを締め,固定するために使用されますツール・シェンクを握る.これは,カレットが異なるツールサイズに対応するために簡単に交換できるため,簡単かつ迅速なツール交換を可能にします.
CATEE ERフレーシングコレットチャックは,高精度と精度で知られており,狭い許容を必要とするアプリケーションに適しています.フレッシングマシンのスピンドルと切削ツールとの間の固い安定した接続を提供します効率的で正確な加工を保証する.
全体的に,CATEE ERフライディングコレットチャックは,信頼性,精度,使いやすさのためにフライディングアプリケーションで広く使用されている汎用ツールホルダーです.
| モデル | D | D1 | 固定範囲 |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5〜10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1から20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1から20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2から26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2から26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5〜10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-105 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER25-80 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1から20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1から20 |
| CATEE50-ER40-80 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2から26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2から26 |
CATEE ER コレット チャック CNC ツールホルダー
1.CATEE ER コレットチャックの材料: ブラックで完成し,精密に磨かれた硬化鋼
2サイズ: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER コレットチャック精度: 0.005mm
4.CATEE ER コレットチャック硬さ: 52-58HRC
5表面:熱処理,砂吹き
6標準:BT MAS403,DIN69871,DIN2080,ANSIB55
7角容量 AT3
8.CATEE ER Collet Chuck 冷却剤 AD,B,AD+Bタイプ
9ダイナミックバランス G6.3/12000rpm,G2.5/25000rpm
